"Old Black" Neil Young Réplica
Hola amig@s, en esta oportunidad les traigo mas que un encargo, un gran proyecto de conversión de una guitarra Gibson Les Paul, en la legendaria guitarra del no menos legendario Neil Young.
Como pueden apreciar en la siguientes fotos, es un instrumento que ha acompañado a este artista a lo largo de décadas, convirtiéndose en un icono, como otras legendarias guitarras.



Esta guitarra lo acompaña en todo momento con su famosa correa adornadas con palomas y símbolos de la paz.

Estas fotos son las únicas y con mejor nitidez que he podido encontrar de la Old Black original. Como se puede observar, es una guitarra muy personalizada y particular, con detalles únicos que a lo largo de esta reproducción, trataré de imitar lo mas fiel posible

Su parte trasera no menos particular que la vista anterior, presenta características únicas y que aun son un misterio hoy en día, poco a poco iré conversando sobre ellas.

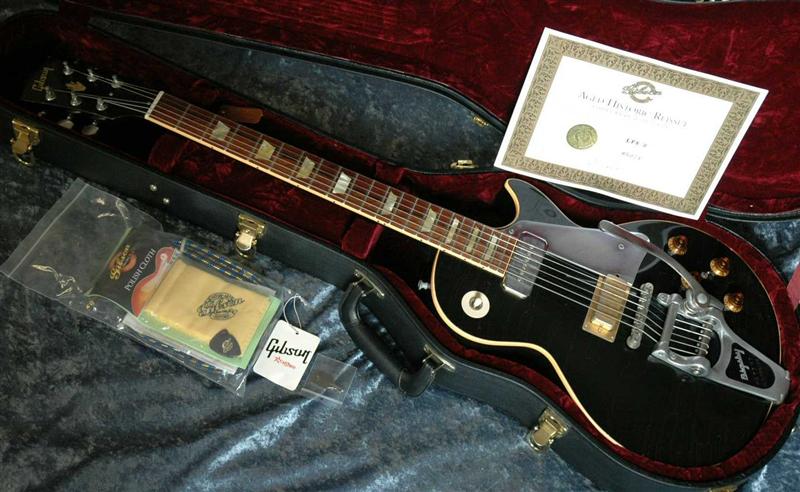

Gibson fabricó un lote de este modelo de guitarra, pero sin el envejecimiento de la original.

Esta guitarra tiene muchos detalles que poco a poco iré describiendo a medida que vaya progresando la transformación.
Antes de nada, no hay versiones oficiales donde se expliquen con detalles las transformaciones de esta guitarra. Casi todo son especulaciones que se deducen por la época en la que se hicieron, sin embargo algunas corresponden bastante con la realidad.

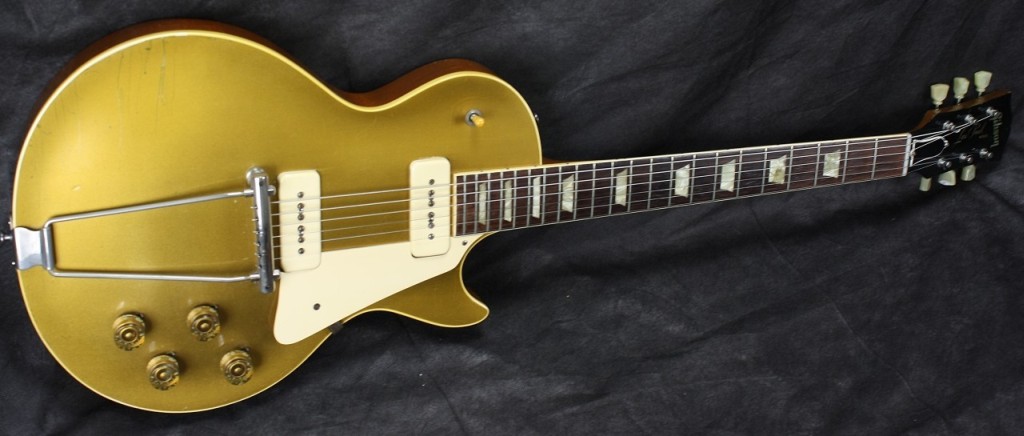

Según muchos sitios la guitarra original es una Les Paul GoldTop de 1953.

Aunque hay versiones que afirman que el puente que tenía no era el de ese año, si no trapezoidal como el que trajo la primera Les Paul, así que sería un modelo del 1952 que se adquirió en el 53,

¿Quien lo sabe? el caso es que Neil Young la compró usada en el 68 ya un poco modificada. La pastilla del puente la sustituyeron por una Gretsch Dynasonic-Dearmond, que Neil se la cambió en 1972 por una minihumbucker de una Firebird que es la que tiene en la actualidad y le da su sonido característico. Esta pastilla funciona de dos formas gracias a un mini-interruptor que ubicaron en el centro de los potenciómetros y que puede conmutar entre un sonido pasado por la circuitería de la guitarra como es habitual, o desviar directamente la señal de la pastilla al jack de salida.
En el 69, se le instaló un Bigsby B7 y un puente ABR-1. No se sabe con seguridad el año pero también le cambiaron los clavijeros por unos Schaller M-6, ademas le instalaron otros accesorios que iré describiendo mas adelante.

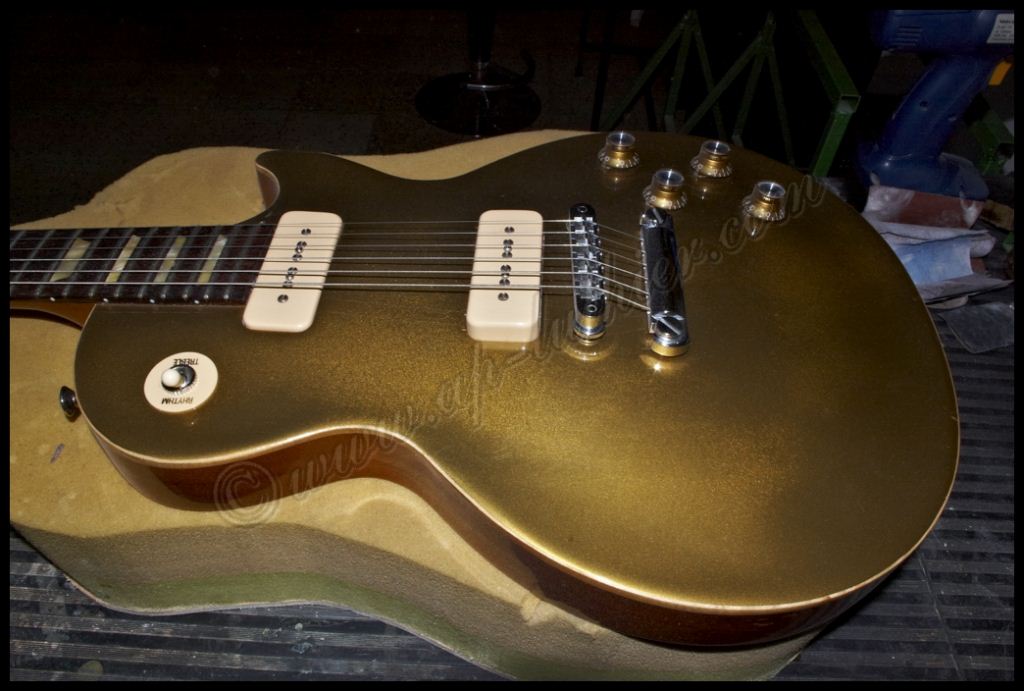

Como punto de partida, me enviaron una Les Paul Studio 50s del 2010, modelo en el cual se replica una
Goldtop del 56 de forma sencilla.

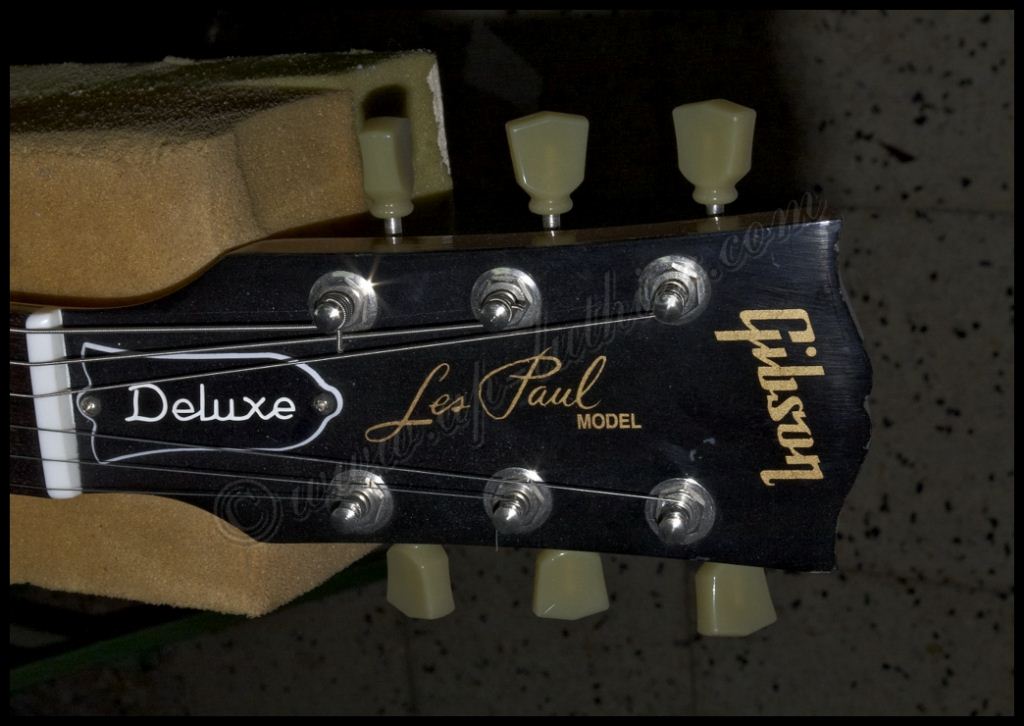

Esta guitarra es una versión económica del modelo Les Paul, cuyo dueño le cambio la tapa del alma por una Deluxe

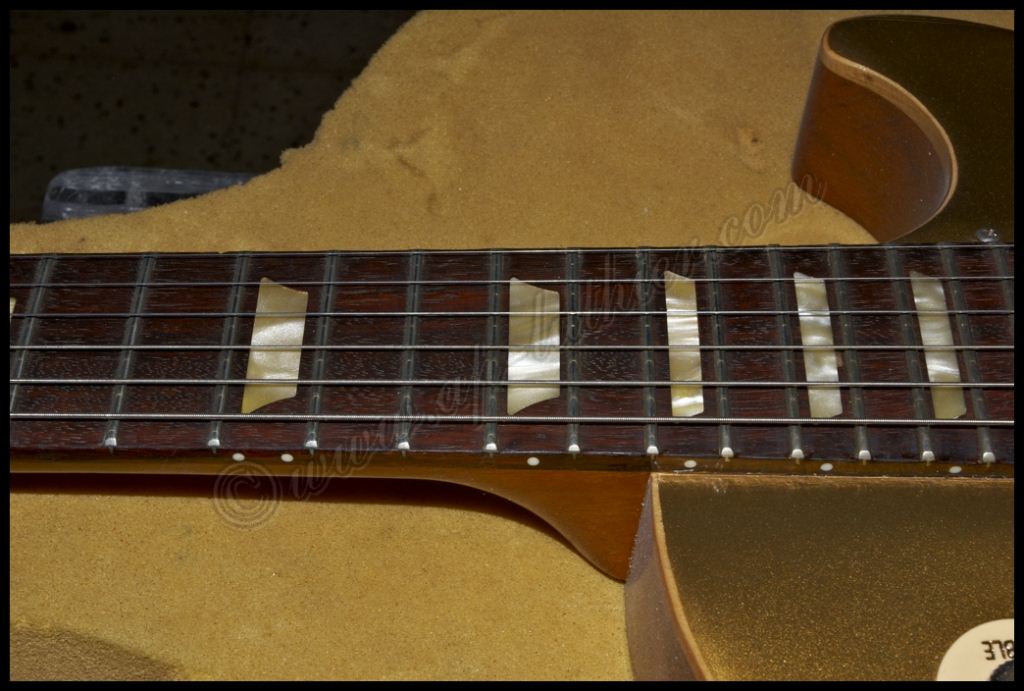

No trae binding en el mástil, pero por suerte los inlays son los de una Standar

Binding natural en el cuerpo

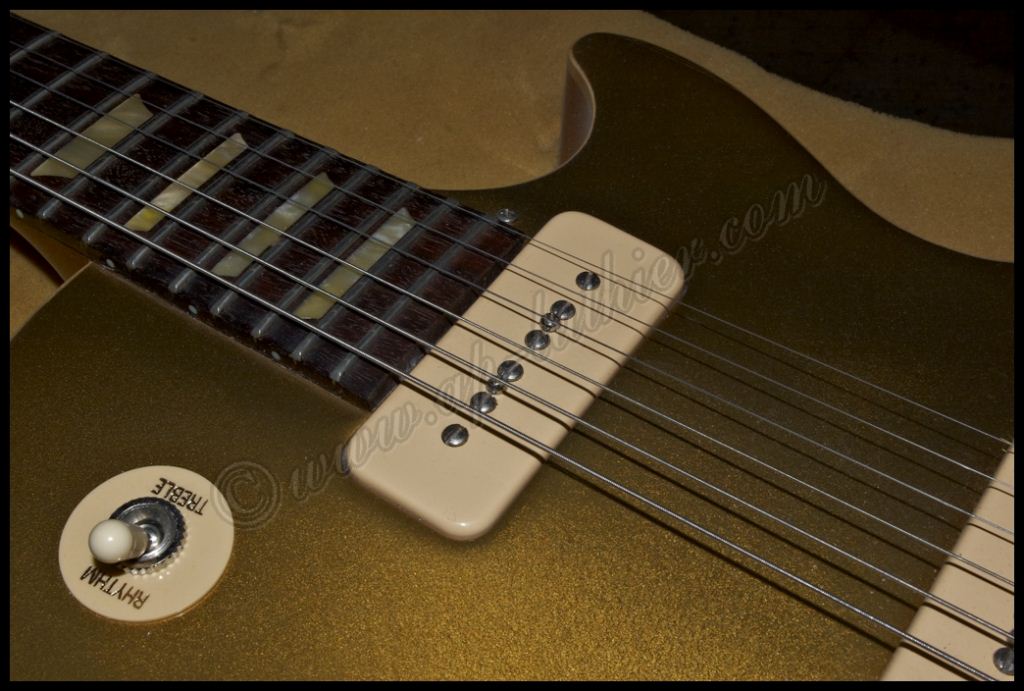

Pastillas P 90 en ambas posiciones

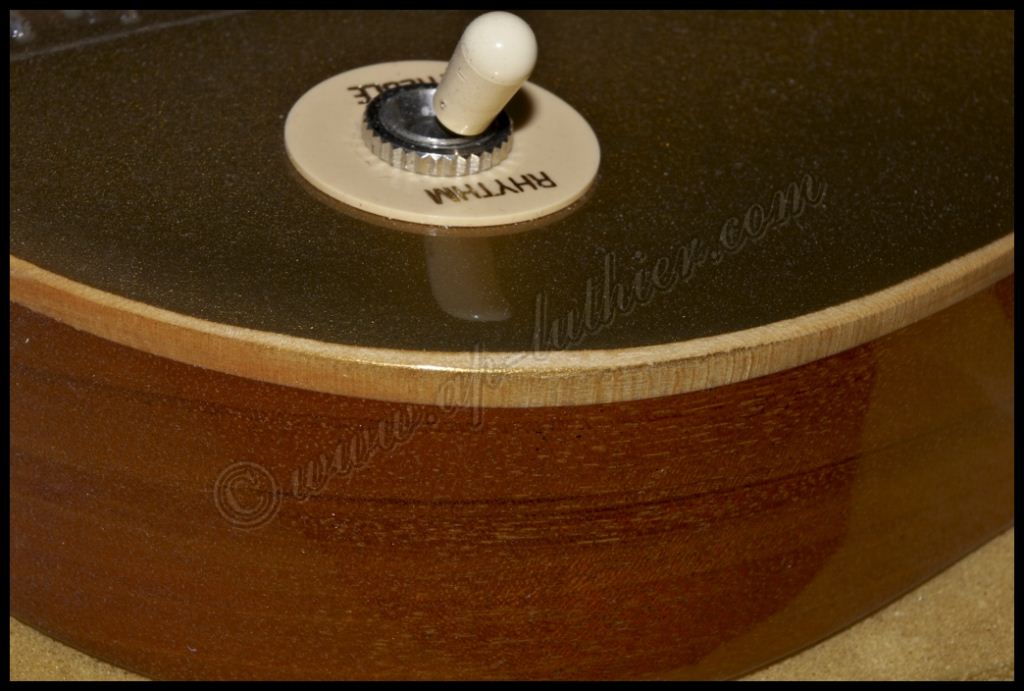

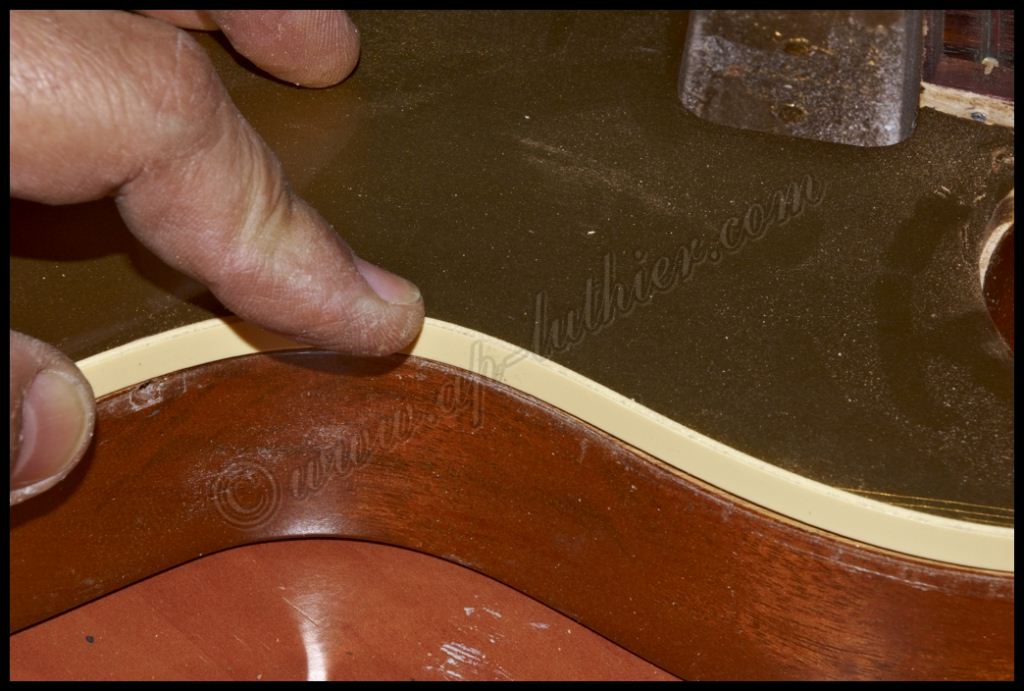

Detalle del binding natural, bastante mal hecho por cierto

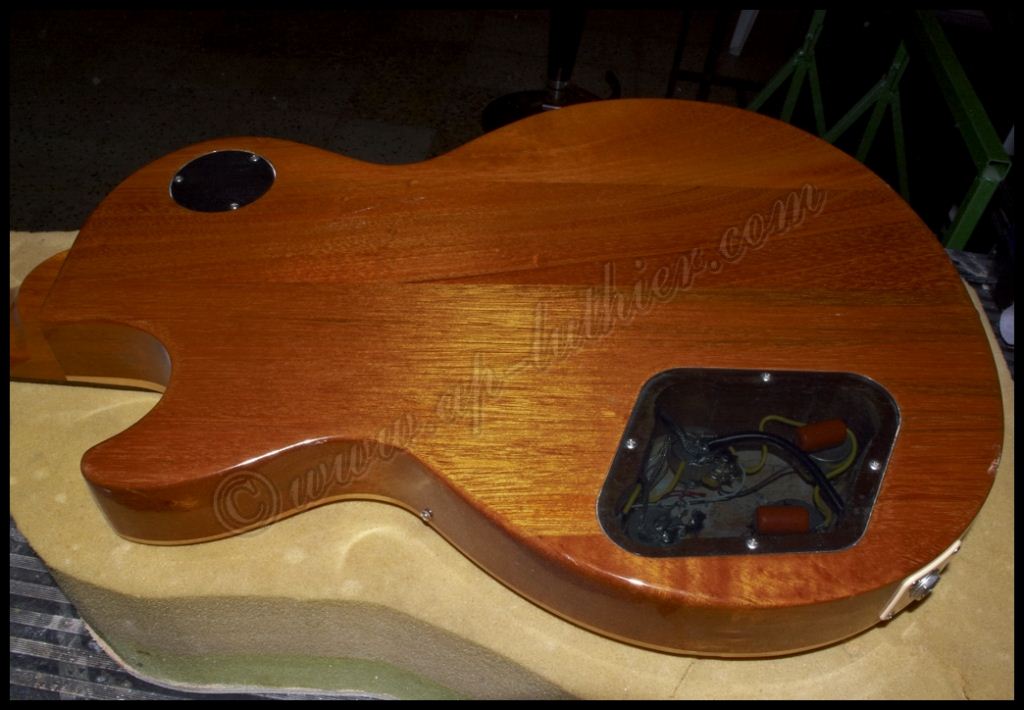

Cuerpo de 4 piezas de caoba

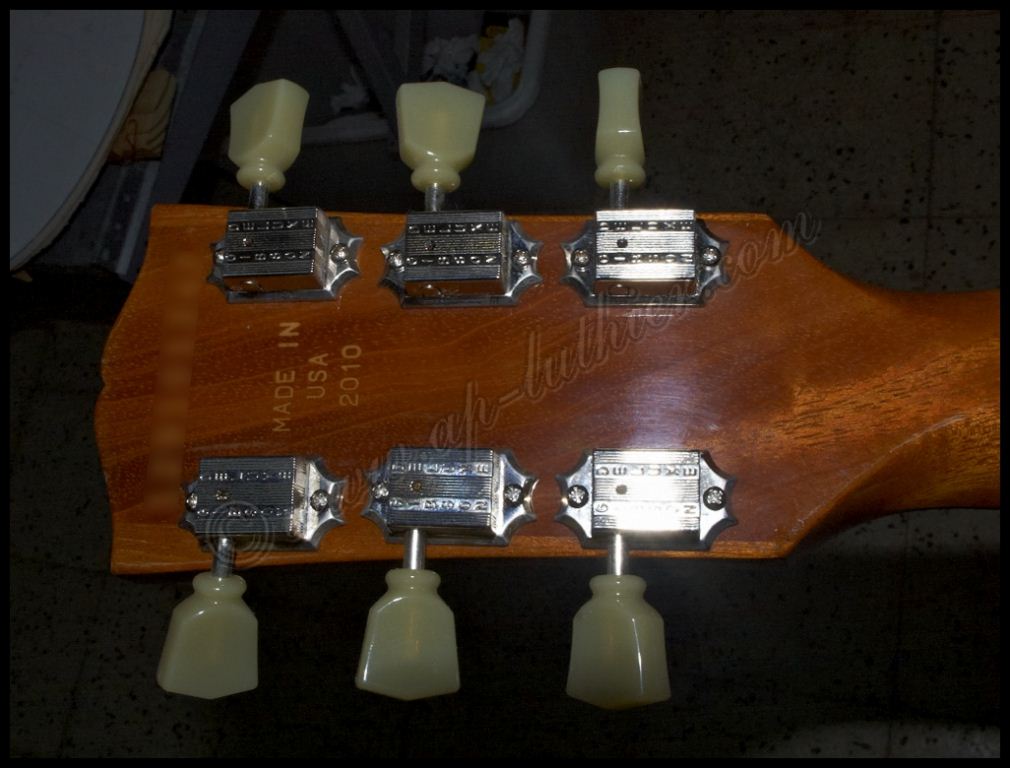

Clavijeros deluxe. Le borré el serial, pero dejé el año.

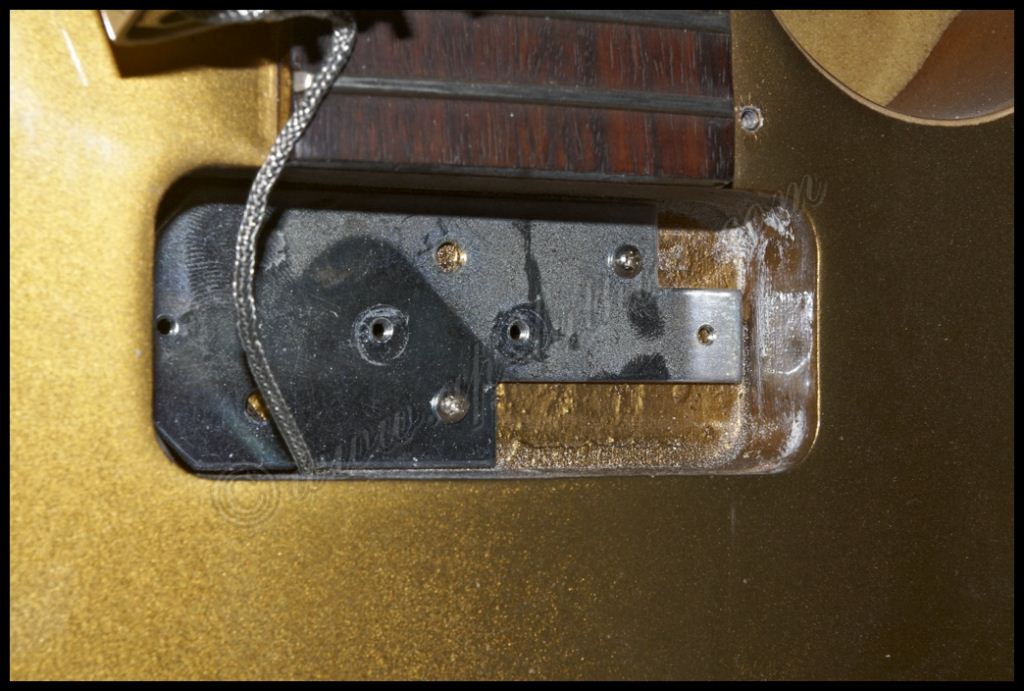

Chapa para asegurar la P-90 que retiraré

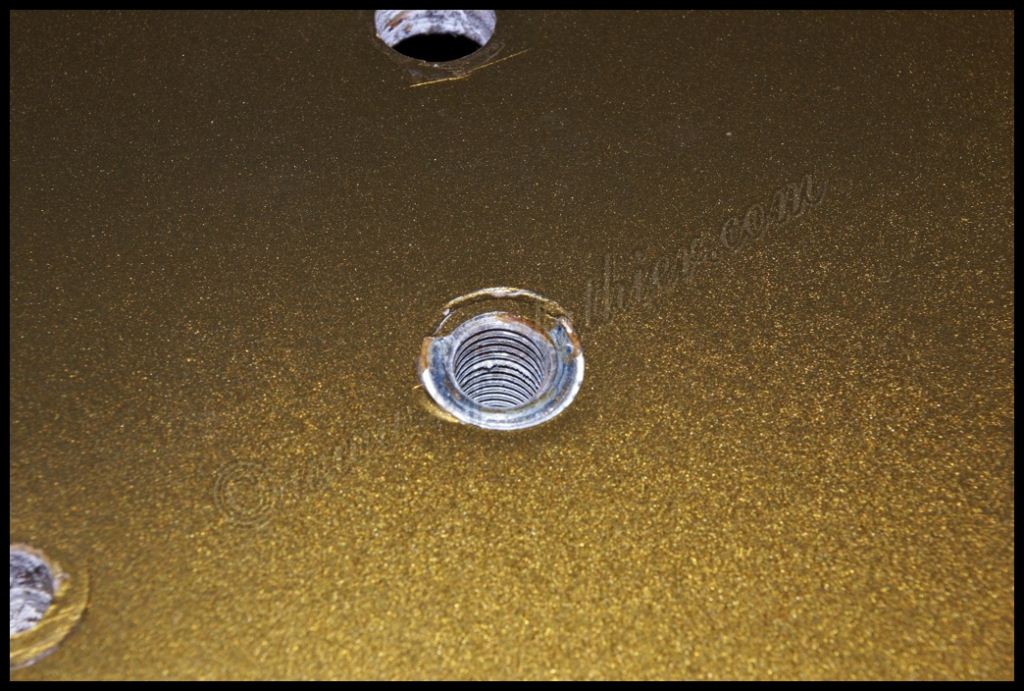

Al igual que retiraré o mas bien disimularé el orificio para el StopBar, ya que la Old Black carece de este detalle

Bueno pues después de enseñarles como era la guitarra, procedo a mecanizarla para primero convertirla o mejor dicho darle la apariencia de una GoldTop del 53

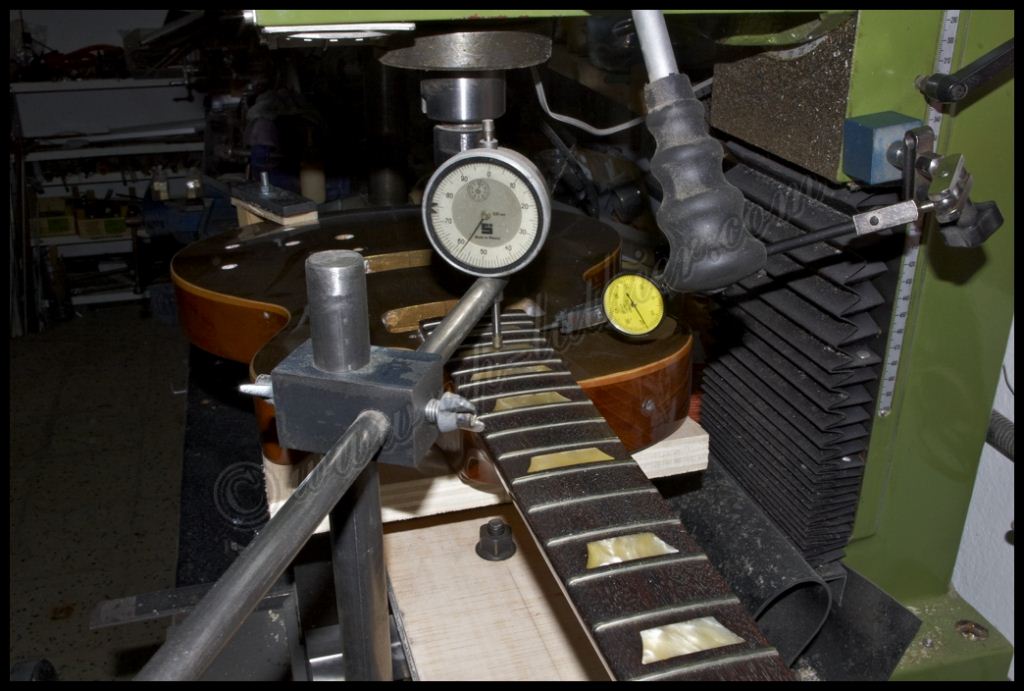

Para ello comienzo fresando el mástil. Fue un trabajo muy minucioso debido a que tuve que diseñar una prensa especial en donde fijase fuertemente el traste y a la vez dejase trabajar a la fresadora. Fue un proceso traste a traste por ambos lados, pero al final el resultado fue excelente.

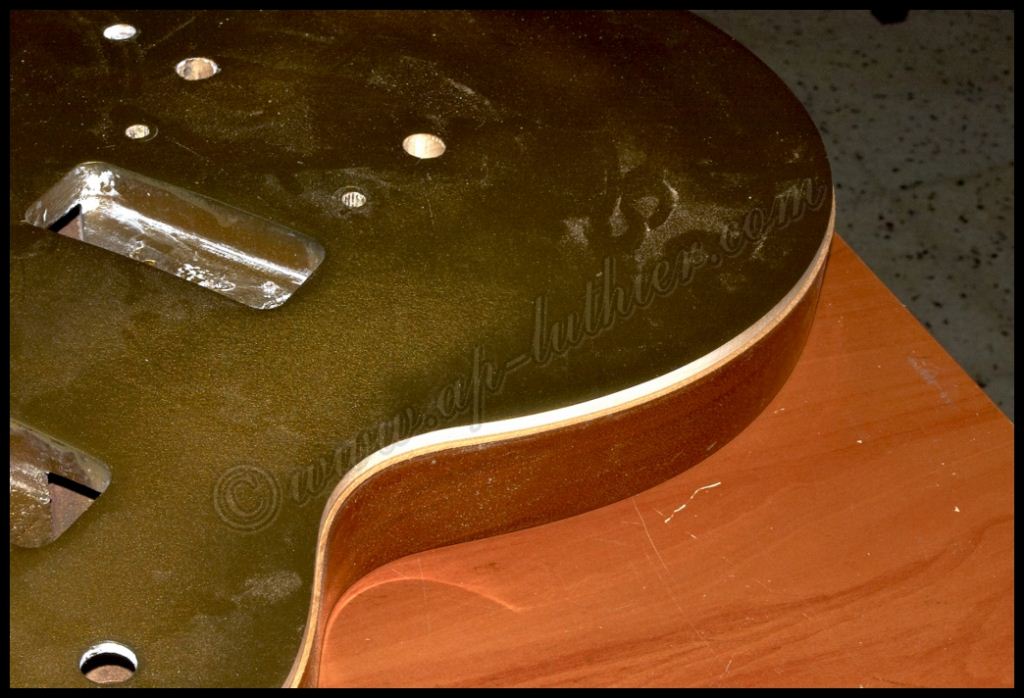

Lo mismo con el cuerpo. Fresé la cavidad para el binding y así obtener la apariencia necesaria de una GoldTop original de los 50

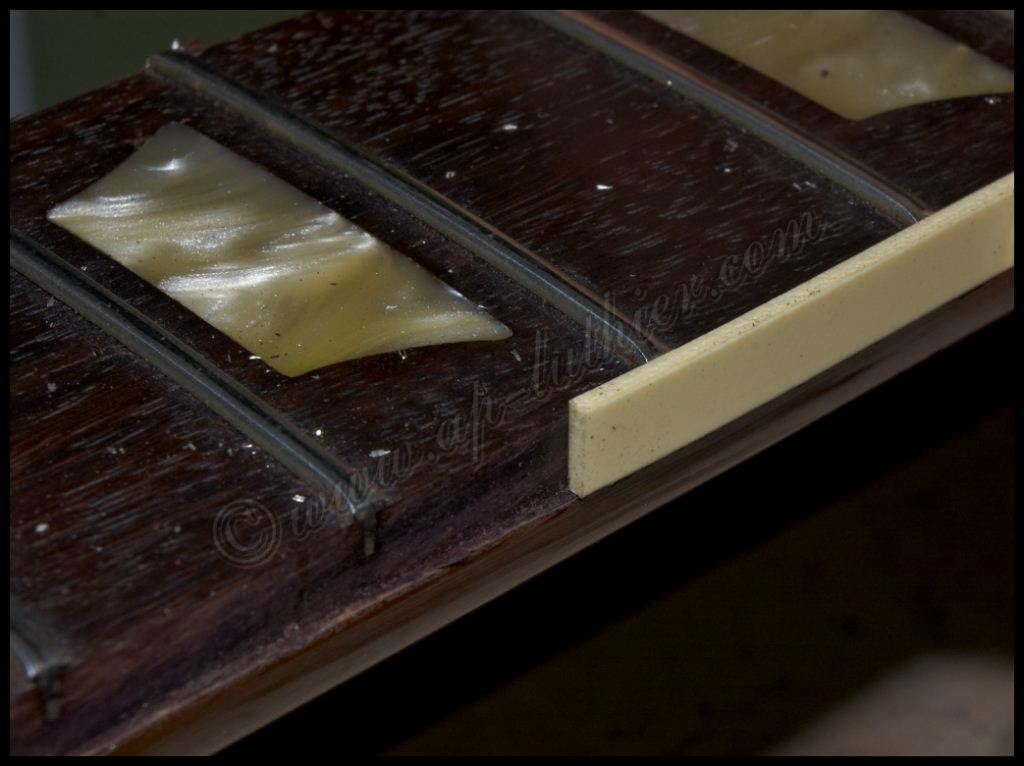

Detalle de como calza perfectamente el binding en el surco

Hola amig@s, en esta oportunidad les traigo mas que un encargo, un gran proyecto de conversión de una guitarra Gibson Les Paul, en la legendaria guitarra del no menos legendario Neil Young.
Como pueden apreciar en la siguientes fotos, es un instrumento que ha acompañado a este artista a lo largo de décadas, convirtiéndose en un icono, como otras legendarias guitarras.



Esta guitarra lo acompaña en todo momento con su famosa correa adornadas con palomas y símbolos de la paz.

Estas fotos son las únicas y con mejor nitidez que he podido encontrar de la Old Black original. Como se puede observar, es una guitarra muy personalizada y particular, con detalles únicos que a lo largo de esta reproducción, trataré de imitar lo mas fiel posible

Su parte trasera no menos particular que la vista anterior, presenta características únicas y que aun son un misterio hoy en día, poco a poco iré conversando sobre ellas.

Gibson fabricó un lote de este modelo de guitarra, pero sin el envejecimiento de la original.

Esta guitarra tiene muchos detalles que poco a poco iré describiendo a medida que vaya progresando la transformación.
Antes de nada, no hay versiones oficiales donde se expliquen con detalles las transformaciones de esta guitarra. Casi todo son especulaciones que se deducen por la época en la que se hicieron, sin embargo algunas corresponden bastante con la realidad.
Según muchos sitios la guitarra original es una Les Paul GoldTop de 1953.

Aunque hay versiones que afirman que el puente que tenía no era el de ese año, si no trapezoidal como el que trajo la primera Les Paul, así que sería un modelo del 1952 que se adquirió en el 53,

¿Quien lo sabe? el caso es que Neil Young la compró usada en el 68 ya un poco modificada. La pastilla del puente la sustituyeron por una Gretsch Dynasonic-Dearmond, que Neil se la cambió en 1972 por una minihumbucker de una Firebird que es la que tiene en la actualidad y le da su sonido característico. Esta pastilla funciona de dos formas gracias a un mini-interruptor que ubicaron en el centro de los potenciómetros y que puede conmutar entre un sonido pasado por la circuitería de la guitarra como es habitual, o desviar directamente la señal de la pastilla al jack de salida.
En el 69, se le instaló un Bigsby B7 y un puente ABR-1. No se sabe con seguridad el año pero también le cambiaron los clavijeros por unos Schaller M-6, ademas le instalaron otros accesorios que iré describiendo mas adelante.
Como punto de partida, me enviaron una Les Paul Studio 50s del 2010, modelo en el cual se replica una
Goldtop del 56 de forma sencilla.
Esta guitarra es una versión económica del modelo Les Paul, cuyo dueño le cambio la tapa del alma por una Deluxe

No trae binding en el mástil, pero por suerte los inlays son los de una Standar

Binding natural en el cuerpo

Pastillas P 90 en ambas posiciones

Detalle del binding natural, bastante mal hecho por cierto

Cuerpo de 4 piezas de caoba

Clavijeros deluxe. Le borré el serial, pero dejé el año.

Chapa para asegurar la P-90 que retiraré

Al igual que retiraré o mas bien disimularé el orificio para el StopBar, ya que la Old Black carece de este detalle

Bueno pues después de enseñarles como era la guitarra, procedo a mecanizarla para primero convertirla o mejor dicho darle la apariencia de una GoldTop del 53

Para ello comienzo fresando el mástil. Fue un trabajo muy minucioso debido a que tuve que diseñar una prensa especial en donde fijase fuertemente el traste y a la vez dejase trabajar a la fresadora. Fue un proceso traste a traste por ambos lados, pero al final el resultado fue excelente.

Lo mismo con el cuerpo. Fresé la cavidad para el binding y así obtener la apariencia necesaria de una GoldTop original de los 50

Detalle de como calza perfectamente el binding en el surco

"Old Black" Neil Young Réplica
Al igual que el binding del mástil

Ultimando pequeños detalles para que asiente perfectamente tanto en el mástil

como en el cuerpo, y en este punto un pequeño detalle para que no se note que el trabajo fue hecho posteriormente,

le he insertado el binding del cuerpo dentro del mástil.

Primero coloco el binding del cuerpo y lo aseguro con cinta

Detalle de la insersión del binding en el cuerpo

Y así quedó secándose.

Posteriormente instalo también el binding del mástil, le coloco los dots o puntos correspondientes y le voy dando la forma de una Standar marcando los trastes

Lo mismo en la parte inferior del mismo

Y de igual forma en el otro lado y observen el detalle de como caza con el binding del cuerpo. Mas adelante cuando iguale las superficies quedará como si fuese original.

Se puede apreciar mejor aquí la inserción del binding

Continuando el tallado del binding y

una vista de como queda este unido al cuerpo

Le hago un nivelado a los trastes, hidrato el diapasón y pulo los detalles. Así queda el mástil.

La diferencia con las fotos iniciales se hacen notar. Ahora este es un mástil 100% Standar




En la parte trasera la Old Black tiene detalles únicos que en su mayoría se desconocen. El cuerpo está atravesado por una franja de espesor irregular. No se sabe si fue producto de un accidente, un adorno, o quien sabe. El surco bordea la guitarra y baja hasta donde se coloca el soporte de la correa.

En el otro extremo se va estrechando hasta que en el mástil se vuelve a ensanchar y se extiende hasta la pala

Al igual que el binding del mástil

Ultimando pequeños detalles para que asiente perfectamente tanto en el mástil

como en el cuerpo, y en este punto un pequeño detalle para que no se note que el trabajo fue hecho posteriormente,

le he insertado el binding del cuerpo dentro del mástil.

Primero coloco el binding del cuerpo y lo aseguro con cinta

Detalle de la insersión del binding en el cuerpo

Y así quedó secándose.

Posteriormente instalo también el binding del mástil, le coloco los dots o puntos correspondientes y le voy dando la forma de una Standar marcando los trastes

Lo mismo en la parte inferior del mismo

Y de igual forma en el otro lado y observen el detalle de como caza con el binding del cuerpo. Mas adelante cuando iguale las superficies quedará como si fuese original.

Se puede apreciar mejor aquí la inserción del binding

Continuando el tallado del binding y

una vista de como queda este unido al cuerpo

Le hago un nivelado a los trastes, hidrato el diapasón y pulo los detalles. Así queda el mástil.

La diferencia con las fotos iniciales se hacen notar. Ahora este es un mástil 100% Standar




En la parte trasera la Old Black tiene detalles únicos que en su mayoría se desconocen. El cuerpo está atravesado por una franja de espesor irregular. No se sabe si fue producto de un accidente, un adorno, o quien sabe. El surco bordea la guitarra y baja hasta donde se coloca el soporte de la correa.

En el otro extremo se va estrechando hasta que en el mástil se vuelve a ensanchar y se extiende hasta la pala

Old Black Neil Young Réplica
Hay muchas historias al respecto, pero nadie sabe con certeza el porque. Solo se pueden sacar conjeturas basándose en hechos ocurridos en la época. Se supone que esta guitarra ha sufrido un accidente. Esta suposición se fundamenta en dos detalles. Una es la franja de arce que atraviesa el mástil, y la otra es la "Espiga de trigo" que hay colocada en la pala.
Como todos saben, el modelo Les Paul sufrió un cambio drástico en el 61 por la caída de las ventas en este modelo, y decidieron renovar completamente el diseño de la misma. Hecho al que se opuso el propio Les Paul, el cual afirmaba que esa no era su guitarra. A pesar de que salieron algunos modelos con su firma estampada, Gibson tuvo que cambiar esta por la famosa espiga de trigo. En la foto de abajo una pala original de la época. También experimentaron con volutas y mástiles combinados de caoba con arce para intentar solucionar un problema de rotura en la pala

de ahí la teoría de que la guitarra tuvo que sufrir un accidente por esas fechas y que tuvieron que cambiarle el mástil. Este hecho se reafirma porque todas las guitarras reparadas por esa época por Gibson, presentan la misma pala. Por eso lleva la espiga en vez de la tradicional firma, además como se verá mas adelante tiene otro detalle importante.
Volviendo al mástil, algunos luthieres y fabricantes optaron por pintar la franja de atrás, ya que es mucho mas fácil y no todos poseen los medios para hacerla en condiciones a partir de un modelo ya terminado, pero en esta ocasión, tanto el dueño como un servidor, queremos que sea una copia lo mas fiel posible a la original, por lo tanto hay que trabajar un poquito mas.
La solución es incrustarle una tira de arce, y para ello primero hay que realizar un canal. Para ello tuve que diseñar y construir herramientas especiales para este trabajo.

Una vez hecho se puede apreciar un surco no muy profundo, para no llegar al alma, pero si lo suficiente para que esta tira ejerza su función estética y a la vez de refuerzo.

Como se puede ver, el fresado es un poco complicado ya que no es lo mismo trabajar en maderas vírgenes y darles forma, que trabajar sobre un instrumento ya hecho en donde hay que adaptarse a las superficies irregulares ya hechas.

Al final el surco desde la base del cuerpo hasta

la pala

Preparando el perfil de arce duro para

darle forma térmicamente,

Ver que todo cuadra sin problemas

reajustar sus cotas

y encolarlo, comenzando por la parte de la base

y luego a lo largo del mástil

Una vez emparejado la tira con la superficie curva del mástil, da un aspecto de un mástil compuesto.

Detalle en la base del mismo.



Curiosamente el surco no tiene arce en toda su extensión. Hay una parte en la que a parte de ser irregular, en la original si se fijan con detalle en las primeras fotos, está hueco. Otro misterio que aclarar.

Luego realicé el famoso orificio, que nadie sabe para que fue realizado. Nadie sabe lo que hay debajo de esa tapa. Hay muchas especulaciones que si el cuerpo también sufrió con el accidente y tuvo que ser reforzado en esa zona, que si es un acceso para ajustar el puente, (Cosa poco probable ya que está mas arriba, en todo caso coincide con el Bigsby), sin embargo personalmente creo que la explicación es mucho mas sencilla y como cosa rara no lo he leído por ahí. Es tan sencillo como que quizás originalmente se le comenzó a instalar o inclusive que se le fuese instalado el micro interruptor que hay entre los potenciómetros, en ese lugar, y que al darse cuenta del Bigsby o cuando se lo pusieron, ya que no se sabe que fue primero, tuviesen que reubicarlo en la posición que se encuentra en la actualidad.
el caso es que solo nos interesa la apariencia, y es suficiente con realizar un alojamiento para colocarle una tapa como la del selector.

Un par de vistas de como está quedando el mueble tanto en la parte de atrás

como en la parte delantera

Otra modificación significativa es en la pala. No se sabe si originalmente se le arrancó el binding a una pala con ella, o si bien le hicieron el surco para colocarla posteriormente. El caso es que en la original este surco está ahí.
Pues bien habrá que hacérselo a la copia


Sin embargo he aquí una de las cosas que sorprenden de un fabricante de renombre. Uno espera encontrarse madera, pero en este caso me encontré con una lámina de metacrilato. Con razón, lijé previamente el logotipo de la firma, y no se iba, pensaba que era una serigrafía bastante profunda que luego sacaría lijando un poco mas como en otros modelos, pero ahora me doy de cuenta que es metacrilato de color dorado incrustado en el negro. Como idea magnífica, pero para un instrumento no tanto. Las roturas en este material son estallidos, y un golpe o grieta es mucho mas difícil de reparar.

Una lámina de 1/16 de pulgada recubre esta zona, que tendré que quitar también ya que para darle el efecto envejecido a la pala es imposible. El plástico no se gasta, ni rompe, ni queda como la madera, haciendo imposible darle el mismo efecto, a menos que se maquille con pigmentos, pero este no es el caso.

Hay muchas historias al respecto, pero nadie sabe con certeza el porque. Solo se pueden sacar conjeturas basándose en hechos ocurridos en la época. Se supone que esta guitarra ha sufrido un accidente. Esta suposición se fundamenta en dos detalles. Una es la franja de arce que atraviesa el mástil, y la otra es la "Espiga de trigo" que hay colocada en la pala.
Como todos saben, el modelo Les Paul sufrió un cambio drástico en el 61 por la caída de las ventas en este modelo, y decidieron renovar completamente el diseño de la misma. Hecho al que se opuso el propio Les Paul, el cual afirmaba que esa no era su guitarra. A pesar de que salieron algunos modelos con su firma estampada, Gibson tuvo que cambiar esta por la famosa espiga de trigo. En la foto de abajo una pala original de la época. También experimentaron con volutas y mástiles combinados de caoba con arce para intentar solucionar un problema de rotura en la pala

de ahí la teoría de que la guitarra tuvo que sufrir un accidente por esas fechas y que tuvieron que cambiarle el mástil. Este hecho se reafirma porque todas las guitarras reparadas por esa época por Gibson, presentan la misma pala. Por eso lleva la espiga en vez de la tradicional firma, además como se verá mas adelante tiene otro detalle importante.
Volviendo al mástil, algunos luthieres y fabricantes optaron por pintar la franja de atrás, ya que es mucho mas fácil y no todos poseen los medios para hacerla en condiciones a partir de un modelo ya terminado, pero en esta ocasión, tanto el dueño como un servidor, queremos que sea una copia lo mas fiel posible a la original, por lo tanto hay que trabajar un poquito mas.
La solución es incrustarle una tira de arce, y para ello primero hay que realizar un canal. Para ello tuve que diseñar y construir herramientas especiales para este trabajo.

Una vez hecho se puede apreciar un surco no muy profundo, para no llegar al alma, pero si lo suficiente para que esta tira ejerza su función estética y a la vez de refuerzo.

Como se puede ver, el fresado es un poco complicado ya que no es lo mismo trabajar en maderas vírgenes y darles forma, que trabajar sobre un instrumento ya hecho en donde hay que adaptarse a las superficies irregulares ya hechas.

Al final el surco desde la base del cuerpo hasta

la pala

Preparando el perfil de arce duro para

darle forma térmicamente,

Ver que todo cuadra sin problemas

reajustar sus cotas

y encolarlo, comenzando por la parte de la base

y luego a lo largo del mástil

Una vez emparejado la tira con la superficie curva del mástil, da un aspecto de un mástil compuesto.

Detalle en la base del mismo.



Curiosamente el surco no tiene arce en toda su extensión. Hay una parte en la que a parte de ser irregular, en la original si se fijan con detalle en las primeras fotos, está hueco. Otro misterio que aclarar.

Luego realicé el famoso orificio, que nadie sabe para que fue realizado. Nadie sabe lo que hay debajo de esa tapa. Hay muchas especulaciones que si el cuerpo también sufrió con el accidente y tuvo que ser reforzado en esa zona, que si es un acceso para ajustar el puente, (Cosa poco probable ya que está mas arriba, en todo caso coincide con el Bigsby), sin embargo personalmente creo que la explicación es mucho mas sencilla y como cosa rara no lo he leído por ahí. Es tan sencillo como que quizás originalmente se le comenzó a instalar o inclusive que se le fuese instalado el micro interruptor que hay entre los potenciómetros, en ese lugar, y que al darse cuenta del Bigsby o cuando se lo pusieron, ya que no se sabe que fue primero, tuviesen que reubicarlo en la posición que se encuentra en la actualidad.
el caso es que solo nos interesa la apariencia, y es suficiente con realizar un alojamiento para colocarle una tapa como la del selector.

Un par de vistas de como está quedando el mueble tanto en la parte de atrás

como en la parte delantera

Otra modificación significativa es en la pala. No se sabe si originalmente se le arrancó el binding a una pala con ella, o si bien le hicieron el surco para colocarla posteriormente. El caso es que en la original este surco está ahí.
Pues bien habrá que hacérselo a la copia


Sin embargo he aquí una de las cosas que sorprenden de un fabricante de renombre. Uno espera encontrarse madera, pero en este caso me encontré con una lámina de metacrilato. Con razón, lijé previamente el logotipo de la firma, y no se iba, pensaba que era una serigrafía bastante profunda que luego sacaría lijando un poco mas como en otros modelos, pero ahora me doy de cuenta que es metacrilato de color dorado incrustado en el negro. Como idea magnífica, pero para un instrumento no tanto. Las roturas en este material son estallidos, y un golpe o grieta es mucho mas difícil de reparar.

Una lámina de 1/16 de pulgada recubre esta zona, que tendré que quitar también ya que para darle el efecto envejecido a la pala es imposible. El plástico no se gasta, ni rompe, ni queda como la madera, haciendo imposible darle el mismo efecto, a menos que se maquille con pigmentos, pero este no es el caso.

Old Black Neil Young Réplica
Mientras decido como hacer lo de la pala, me pongo a tratar los metales para envejecerlos artificialmente
El Bigsby, aunque de segunda mano estaba casi nuevo. Lo primero fue retirar la pintura que trae originalmente.

Luego comenzar a tratar las superficies con substancias que atacan a los metales. Hay que tener cuidado con estas sustancias ya que dependiendo del metal reaccionan de una u otra forma. Otro detalle es que el envejecido no se consigue de una vez, si se quiere que tenga una apariencia natural.

No se puede reducir décadas de uso a minutos, pero si a días

El Bigsby está formado por partes de distintos metales, entre ellos hay aceros cromados, aluminio, duraluminio, acero inoxidable etc. Esto dificulta un poco la labor de envejecimiento, ya que a cada uno hay que darle un trato distinto, y usar distintos químicos y trucos para envejecerlo y pasar de esto

a esto.

Es una labor de paciencia ya que hay que dejar actuar los químicos por etapas. Si se intenta hacer de una vez, no se obtienen los resultados que se esperan.

Detalle del envejecimiento

Aproveché también para darle un golpe similar al que tiene originalmente el Bigsby de la Old Black. Aquí se puede observar algunos de los metales que componen el puente, y sus distintas reacciones y pátinas.

En algunas fotos de la Old Black, se puede observar como la punta de la palanca del Bigsby, presenta una superficie de color cobre brillante. Mi teoría e interpretación de ello es que en la época en la que le fue instalado el puente, este no tenía una palanca de acero inoxidable como la tiene actualmente. Esta evolución es muy positiva ya que las manos y el roce van desgastando los acabados, pero anteriormente se usaba muy poco el acero inoxidable, sin embargo, los cromados eran algo muy habitual.
Una forma de cromar mas duradera, era preparar previamente la pieza de acero con un baño de cobre. Esto se hacia electrolíticamente de la misma forma que se hace el cromado, pero con la ventaja de que este metal se adhiere mucho mejor al acero y a su vez el niquelado y posterior cromado se adhieren también mas fuertemente al cobre que al acero. Es como una transición ideal para este proceso. Hoy en día aun se sigue utilizando este método para piezas de gran precisión y desgaste como las columnas de las matrices.
La palanca del puente de la Old Black, muestra en su extremo la huella del uso y abuso durante tantos años. De tanto accionarla se le ha desgastado su capa de cromo y níquel, saliendo el cobre a la luz en esa zona.
Lamentablemente el acero inoxidable no tiene ninguna capa protectora, con lo que mientras mas se usa, mas se va puliendo, y este pequeño detalle impide recrear este efecto, ... pero como no la puedo dejar así, idee una alternativa.
Sencilla pero efectiva, y no fue mas que soldar un trozo de pan de cobre a la superficie del acero inoxidable. Podía encolarla, pero así no daría exactamente el aspecto que estaba buscando, así que me puse a ello

Una vez soldada y simulando el desgaste de la mano con limas y lija, pues...

Y así ya tengo listo el puente envejecido y muy parecido al de la Old Black. Solo falta que el dueño le ponga su toque de uso para que adquiera aun mucho mas la apariencia original.

Pues al final he decidido eliminar la tapa de plástico, que al final resultó ser una especie de capas de papel tintado de negro con epoxi, algo parecido a como se hace la fibra de carbono, y la voy a sustituir por una tapa hecha con caoba de honduras.
Como dato curioso, noten como hay una diferencia muy notable en la fibra de la madera, entre la lámina de caoba que voy a utilizar y la caoba empleada actualmente por Gibson

Hago la preforma de la pala

para insertarle el logo original del fabricante

Marco el logo de Gibson y corto el perímetro de las letras

Hago lo mismo con la espiga y así obtener una pala como la original del 53, con los inlays en madre perla.

Inserto los logos con epoxi negra, ya que la pala recibirá ese mismo color en su totalidad, y toca esperar a que frague.

Mientras esto ocurre, corto las preformas de las tapas traseras en Duraluminium

En el torno le doy la forma exacta y la remato con los orificios correspondientes.

Pruebo para ver que todo va bien

Mientras decido como hacer lo de la pala, me pongo a tratar los metales para envejecerlos artificialmente
El Bigsby, aunque de segunda mano estaba casi nuevo. Lo primero fue retirar la pintura que trae originalmente.

Luego comenzar a tratar las superficies con substancias que atacan a los metales. Hay que tener cuidado con estas sustancias ya que dependiendo del metal reaccionan de una u otra forma. Otro detalle es que el envejecido no se consigue de una vez, si se quiere que tenga una apariencia natural.

No se puede reducir décadas de uso a minutos, pero si a días

El Bigsby está formado por partes de distintos metales, entre ellos hay aceros cromados, aluminio, duraluminio, acero inoxidable etc. Esto dificulta un poco la labor de envejecimiento, ya que a cada uno hay que darle un trato distinto, y usar distintos químicos y trucos para envejecerlo y pasar de esto

a esto.

Es una labor de paciencia ya que hay que dejar actuar los químicos por etapas. Si se intenta hacer de una vez, no se obtienen los resultados que se esperan.

Detalle del envejecimiento

Aproveché también para darle un golpe similar al que tiene originalmente el Bigsby de la Old Black. Aquí se puede observar algunos de los metales que componen el puente, y sus distintas reacciones y pátinas.

En algunas fotos de la Old Black, se puede observar como la punta de la palanca del Bigsby, presenta una superficie de color cobre brillante. Mi teoría e interpretación de ello es que en la época en la que le fue instalado el puente, este no tenía una palanca de acero inoxidable como la tiene actualmente. Esta evolución es muy positiva ya que las manos y el roce van desgastando los acabados, pero anteriormente se usaba muy poco el acero inoxidable, sin embargo, los cromados eran algo muy habitual.
Una forma de cromar mas duradera, era preparar previamente la pieza de acero con un baño de cobre. Esto se hacia electrolíticamente de la misma forma que se hace el cromado, pero con la ventaja de que este metal se adhiere mucho mejor al acero y a su vez el niquelado y posterior cromado se adhieren también mas fuertemente al cobre que al acero. Es como una transición ideal para este proceso. Hoy en día aun se sigue utilizando este método para piezas de gran precisión y desgaste como las columnas de las matrices.
La palanca del puente de la Old Black, muestra en su extremo la huella del uso y abuso durante tantos años. De tanto accionarla se le ha desgastado su capa de cromo y níquel, saliendo el cobre a la luz en esa zona.
Lamentablemente el acero inoxidable no tiene ninguna capa protectora, con lo que mientras mas se usa, mas se va puliendo, y este pequeño detalle impide recrear este efecto, ... pero como no la puedo dejar así, idee una alternativa.
Sencilla pero efectiva, y no fue mas que soldar un trozo de pan de cobre a la superficie del acero inoxidable. Podía encolarla, pero así no daría exactamente el aspecto que estaba buscando, así que me puse a ello

Una vez soldada y simulando el desgaste de la mano con limas y lija, pues...

Y así ya tengo listo el puente envejecido y muy parecido al de la Old Black. Solo falta que el dueño le ponga su toque de uso para que adquiera aun mucho mas la apariencia original.

Pues al final he decidido eliminar la tapa de plástico, que al final resultó ser una especie de capas de papel tintado de negro con epoxi, algo parecido a como se hace la fibra de carbono, y la voy a sustituir por una tapa hecha con caoba de honduras.
Como dato curioso, noten como hay una diferencia muy notable en la fibra de la madera, entre la lámina de caoba que voy a utilizar y la caoba empleada actualmente por Gibson

Hago la preforma de la pala

para insertarle el logo original del fabricante

Marco el logo de Gibson y corto el perímetro de las letras

Hago lo mismo con la espiga y así obtener una pala como la original del 53, con los inlays en madre perla.

Inserto los logos con epoxi negra, ya que la pala recibirá ese mismo color en su totalidad, y toca esperar a que frague.

Mientras esto ocurre, corto las preformas de las tapas traseras en Duraluminium

En el torno le doy la forma exacta y la remato con los orificios correspondientes.

Pruebo para ver que todo va bien

Old Black Neil Young Réplica
y procedo al envejecimiento de las mismas, copiando los detalles de la original. Detalle de la tapa central

Detalle de la tapa del selector de posiciones

Y detalle de la tapa de la electrónica antes de aplicarle nuevos productos que tienen una acción muy lenta pero que envejecen aun mas el material dadole el aspecto que busco

Mientras esto ocurre, sigo con la pala. Ahora si que esta es de caoba y fiel a la original. Freso es espacio para la cejuela, y rectifico el acceso al alma

tiño de negro y listo para el acabado

Le hago las marcas y manchas que tiene la Old Black original y elaboro la tapa en forma de campana para el acceso al alma, que posteriormente envejeceré también.

Aquí pueden ver como el proceso de envejecimiento va dando poco a poco los resultados esperados

Detalle de la tapa del alma

Solo me falta hacer el golpeador y el marco para la pastilla del puente, que a diferencia de los otros elementos, estos no son de aluminio, sino de bronce cromado. He aquí una muestra de la preforma en donde sigue los pasos que ya he mostrado con las otras piezas con la excepción de que estas las he tenido que mandar a cromar como las originales.

Mientras me llega del cromado le voy aplicando a la pala el tapaporos correspondiente para no perder todos los efectos.

Al llegarme las piezas cromadas he tenido que realizarles un desgaste artificial para simular la acción de las manos durante tantos años. Productos químicos y abrasivos y poco a poco adquiere ese aspecto desgastado.

Con todo preparado le toca ahora a la madera. Preparo unas preformas pedazo a pedazo y las voy colocando en puntos estratégicos para realizar una preforma del desgaste que tengo que imitar.

Le doy el acabado en nitrocelulosa negra


y mientras seca, ya tengo competa la colección de herrajes de aluminio y bronce envejecidos

Seco el acabado, pues procedo al trabajo minucioso de copiar cada una de las grietas, golpes, arañazos, huellas y demás detalles para dejarla lo mas parecida posible a la original. Para ello he tenido que diseñar un sinfin de herramientas ya que no todas dejan huellas parecidas.

No me he podido resisitir verla con sus tapas y el aspecto cambia radicalmente aun sin terminar el "Maquillaje"

He aquí el "Comienzo" del maquillaje. Lo he puesto en comillas porque fue un comienzo de muchas horas, y si se fijan en la foto del televisor al fondo, aun faltan un montón de detalles que poco a poco iré haciendo, pero ya es evidente el parecido con la Old Black original

Lo mismo adelante. He realizado el trabajo grande pero falta el detalle pequeño que es el que mas trabajo y precisión lleva

Detalle de la huella del desgaste de la pua

Con su golpeador. Observen el detalle del binding. Su aspecto Studio ha desaparecido completamente.

y procedo al envejecimiento de las mismas, copiando los detalles de la original. Detalle de la tapa central

Detalle de la tapa del selector de posiciones

Y detalle de la tapa de la electrónica antes de aplicarle nuevos productos que tienen una acción muy lenta pero que envejecen aun mas el material dadole el aspecto que busco

Mientras esto ocurre, sigo con la pala. Ahora si que esta es de caoba y fiel a la original. Freso es espacio para la cejuela, y rectifico el acceso al alma

tiño de negro y listo para el acabado

Le hago las marcas y manchas que tiene la Old Black original y elaboro la tapa en forma de campana para el acceso al alma, que posteriormente envejeceré también.

Aquí pueden ver como el proceso de envejecimiento va dando poco a poco los resultados esperados

Detalle de la tapa del alma

Solo me falta hacer el golpeador y el marco para la pastilla del puente, que a diferencia de los otros elementos, estos no son de aluminio, sino de bronce cromado. He aquí una muestra de la preforma en donde sigue los pasos que ya he mostrado con las otras piezas con la excepción de que estas las he tenido que mandar a cromar como las originales.

Mientras me llega del cromado le voy aplicando a la pala el tapaporos correspondiente para no perder todos los efectos.

Al llegarme las piezas cromadas he tenido que realizarles un desgaste artificial para simular la acción de las manos durante tantos años. Productos químicos y abrasivos y poco a poco adquiere ese aspecto desgastado.

Con todo preparado le toca ahora a la madera. Preparo unas preformas pedazo a pedazo y las voy colocando en puntos estratégicos para realizar una preforma del desgaste que tengo que imitar.

Le doy el acabado en nitrocelulosa negra


y mientras seca, ya tengo competa la colección de herrajes de aluminio y bronce envejecidos

Seco el acabado, pues procedo al trabajo minucioso de copiar cada una de las grietas, golpes, arañazos, huellas y demás detalles para dejarla lo mas parecida posible a la original. Para ello he tenido que diseñar un sinfin de herramientas ya que no todas dejan huellas parecidas.

No me he podido resisitir verla con sus tapas y el aspecto cambia radicalmente aun sin terminar el "Maquillaje"

He aquí el "Comienzo" del maquillaje. Lo he puesto en comillas porque fue un comienzo de muchas horas, y si se fijan en la foto del televisor al fondo, aun faltan un montón de detalles que poco a poco iré haciendo, pero ya es evidente el parecido con la Old Black original

Lo mismo adelante. He realizado el trabajo grande pero falta el detalle pequeño que es el que mas trabajo y precisión lleva

Detalle de la huella del desgaste de la pua

Con su golpeador. Observen el detalle del binding. Su aspecto Studio ha desaparecido completamente.

Old Black Neil Young Réplica
Bien pues continuo ahora que ya tengo el ruteado de la pastilla del mástil con el acabado, y tengo las medidas exactas de la cavidad, pues hago la última pieza de aluminio que me faltaba para completar el Kit en este metal de la Old Black.
La pastilla del mástil, originalmente trae una cubierta de plástico, la que fue sustituida por una cubierta de aluminio, para no desentonar con el resto de los herrajes.
Recorto un trozo de las dimensiones necesarias de una lámina de este metal que me permita hacer la carcaza.

Para este proceso, si fuese para hacer muchas piezas, construiría una matriz para embutir el aluminio, pero para hacer una sola, mejor simplifico el proceso y hago un poco de trampa, que de todos modos la original fue hecha haciendo algo parecido.
Selecciono una madera muy pero muy dura. Tanto que los clavos no la penetran y freso primero un molde de la cavidad interna de la cubierta de la pastilla

Como pueden ver esta está perfectamente cortada con las dimensiones exactas de la parte interna.

En la siguiente toma pueden ver lo que sería la pieza ariete o macho para embutir

Luego mido el radio de la parte externa que son 8mm. y

Monto una fresa correspondiente para dicho radio y a su vez preparo la cavidad o hembra para embutir el aluminio en ella y le transfiera su forma.

Como pueden observar la pieza original de plástico encaja a la centésima

Una vez hechas las dos piezas de madera, corto la lámina de aluminio para ayudar a darle forma. Si hiciese la matriz en acero, no haría falta cortar las esquinas, y si tuviese una prensa de 300 toneladas ni siquiera haría falta una lámina, si no que con solo la presión se moldearía la carcaza, y es el procedimiento habitual en una industria que las produzca a gran escala.
Pero este no es el caso y solo dispongo de una prensa pequeña de 5 toneladas, con lo que es suficiente con este procedimiento.

Poco a poco el aluminio se va embutiendo dentro del molde y

Al terminar obtengo la preforma que buscaba. Con ella tengo el punto de partida para hacer la cubierta de la pastilla.

Antes de trabajar compruebo que la pastilla se introduce sin problemas dentro de la cavidad y

Le hago manualmente los orificios para los tornillos de las piezas polares

Cortada a la altura correspondiente y

comprobando que todo caza bien


pulo un poco la pieza, ya que al ser tan usada no necesito dejarla como un espejo puesto que aun tengo que envejecerla.

Aquí ya con el proceso de envejecimiento

Algunos se preguntarán porque le he quitado un pedazo al cubre pastillas si todo encajaba a la perfección, pues como estoy haciendo una réplica tengo que copiar hasta los errores, y si se fijan en la pastilla original, en la cubierta le falta este pedazo. Me imagino que el que la construyó en aquella oportunidad no estuvo muy fino y tuvo que improvisar para que la pastilla entrase sin problemas, tuvo que cortarla del lado del golpeador para que se notara menos, debido a que le salió un poco mas pequeña. Esto es una conjetura personal, ya que no he encontrado ninguna explicación al respecto.

Algunos me han comentado si también va el estuche a juego, y ya estoy en ello


Aquí totalmente listo para pintarle los letreros

Bien pues continuo ahora que ya tengo el ruteado de la pastilla del mástil con el acabado, y tengo las medidas exactas de la cavidad, pues hago la última pieza de aluminio que me faltaba para completar el Kit en este metal de la Old Black.
La pastilla del mástil, originalmente trae una cubierta de plástico, la que fue sustituida por una cubierta de aluminio, para no desentonar con el resto de los herrajes.
Recorto un trozo de las dimensiones necesarias de una lámina de este metal que me permita hacer la carcaza.

Para este proceso, si fuese para hacer muchas piezas, construiría una matriz para embutir el aluminio, pero para hacer una sola, mejor simplifico el proceso y hago un poco de trampa, que de todos modos la original fue hecha haciendo algo parecido.
Selecciono una madera muy pero muy dura. Tanto que los clavos no la penetran y freso primero un molde de la cavidad interna de la cubierta de la pastilla

Como pueden ver esta está perfectamente cortada con las dimensiones exactas de la parte interna.

En la siguiente toma pueden ver lo que sería la pieza ariete o macho para embutir

Luego mido el radio de la parte externa que son 8mm. y

Monto una fresa correspondiente para dicho radio y a su vez preparo la cavidad o hembra para embutir el aluminio en ella y le transfiera su forma.

Como pueden observar la pieza original de plástico encaja a la centésima

Una vez hechas las dos piezas de madera, corto la lámina de aluminio para ayudar a darle forma. Si hiciese la matriz en acero, no haría falta cortar las esquinas, y si tuviese una prensa de 300 toneladas ni siquiera haría falta una lámina, si no que con solo la presión se moldearía la carcaza, y es el procedimiento habitual en una industria que las produzca a gran escala.
Pero este no es el caso y solo dispongo de una prensa pequeña de 5 toneladas, con lo que es suficiente con este procedimiento.

Poco a poco el aluminio se va embutiendo dentro del molde y

Al terminar obtengo la preforma que buscaba. Con ella tengo el punto de partida para hacer la cubierta de la pastilla.

Antes de trabajar compruebo que la pastilla se introduce sin problemas dentro de la cavidad y

Le hago manualmente los orificios para los tornillos de las piezas polares

Cortada a la altura correspondiente y

comprobando que todo caza bien


pulo un poco la pieza, ya que al ser tan usada no necesito dejarla como un espejo puesto que aun tengo que envejecerla.

Aquí ya con el proceso de envejecimiento

Algunos se preguntarán porque le he quitado un pedazo al cubre pastillas si todo encajaba a la perfección, pues como estoy haciendo una réplica tengo que copiar hasta los errores, y si se fijan en la pastilla original, en la cubierta le falta este pedazo. Me imagino que el que la construyó en aquella oportunidad no estuvo muy fino y tuvo que improvisar para que la pastilla entrase sin problemas, tuvo que cortarla del lado del golpeador para que se notara menos, debido a que le salió un poco mas pequeña. Esto es una conjetura personal, ya que no he encontrado ninguna explicación al respecto.

Algunos me han comentado si también va el estuche a juego, y ya estoy en ello


Aquí totalmente listo para pintarle los letreros

Old Black Neil Young Réplica
Hasta ahora solo hay dos formatos que conozco del estuche duro. El primero fue supuestamente una copia de una edición para Japón, y la de mas abajo fue una copia que elaboró Gibson la cual Neil solicitó que no siguieran copiándola. Hay muy poco información al respecto y lo principal es si es fidedigna.
He realizado con un programa de diseño el montaje de los dos formatos a ver por cual nos decidimos.

Bueno aquí montando por primera vez los componentes y fijándolos en su sitio definitivo. Esto lo hago como guía para ubicar mejor las huellas y marcas posteriores.

Aquí un servidor dándole los últimos toques a el desgaste a la altura de las cuerdas entre las dos pastillas


Esta parte es para simular el sudor y la suciedad que tiene la guitarra por los años y años de uso

y aquí una de las tantas herramientas que he creado para simular distintas huellas que dejan muchos de los utensilios que dejan marcas características en el instrumento como hebillas, anillos, pedestales, abolladuras, golpes, etc.
Ahora es que viene el trabajo duro de verdad. Copiar cada detalle lo mejor posible centímetro a centímetro. Intentaremos hacer que se parezca lo mas posible.

Al principio de todo dije que iba a tapar los huecos del stop bar, y de echo los había tapado dejándolo todo listo para aplicarle el acabado. El modelo original 1953 no llevaba este puente. De ahí mi decisión y justificaba ponerle el Bigsby. Sin embargo, al probar las piezas había un detalle que no encajaba. Al principio como la foto de la original es de poca calidad, no me percaté del detalle y lo tomé como un golpe o señal mas del desgaste de la guitarra, pero fijándome bien, vi con sorpresa que no era una señal si no el hueco del stop bar.
Se conoce que antes de ponerle el Bigsby esta guitarra tuvo un puente cordal como cualquier Standar de la actualidad, cuestión que refuerza mas mi teoría de que el switch que está actualmente entre los potenciómetros, estaba originalmente debajo del Bigsby.
Al final tuve que volver a hacerle los orificios adecuados para instalarles de nuevo las bocinas con la tuerca y los destellos aun de cuando era Gold top.

Bien ahora vuelvo después de un proceso de acabado previo, el cual lleva su tiempo por los tiempos de espera de los productos aplicados, Ya se puede observar el efecto de envejecimiento de la guitarra, sobre todo en el binding. Las guitarras viejas presentan estas huellas del paso del tiempo en donde la nitrocelulosa cambia de color y se va gastando por las zonas donde hay mas roce con las manos, ropa, correas, etc.

He visto numerosas guitarras de los años 50 y 60, y no es difícil imitar este proceso ya que mas o menos todas presentan los desgastes en puntos estratégicos.

Estos oscurecimientos solo se presentan donde hay acabado en nitro, mas no en donde el material está al desnudo.


Estoy llegando a la etapa final de la réplica, hago los detalles que faltan y me llama la atención que el Switch plate de la guitarra no no hiciesen de aluminio como las otras piezas, si no de un material totalmente blanco. He revisado muchas fotos para verificar este detalle y en todas destaca que no es metálico y por deducción he determinado que es un simple plástico blanco. No se si es un original que le han dado la vuelta para que no se viesen las típicas inscripciones de "Rhythm-Treble" , o cualquier otra pieza de un material similar. En todo caso yo lo he hecho con teflón blanco para mayor dureza y flexibilidad. Se puede notar también que le he cambiado el tip del switch del selector por uno vintage

Otro detalle que me faltó por construir fue el Jack plate de aluminio.

Así quedó y solo falta envejecerlo un poco para darle la apariencia adecuada

En esta guitarra, el único detalle que no va a ir exacto a la original va a ser el puente.
En mi opinión, Gibson ha diseñado en su versión Nashville, un puente bastante mejor que el original ABR-1.
El puente ABR-1, original en aquellos años, le fue instalado al la Old Black en sustitución del puente original. Lo mas lógico, fácil y rápido es que rellenase los huecos del puente Nashville, abriera nuevos orificios con rosca de 4mm. y sustituyese este por un ABR-1 y listo, sin embargo el puente Nashville, es un puente superior al ABR-1, además de poseer todas las propiedades de su predecesor, tiene mayor masa, las silletas pueden tener mas recorrido con lo que se pueden usar calibres de cuerda mayores. De echo los puentes modernos que se le parecen imitan al Nashville mas no al ABR-1 en lo que a puente se refiere. Esto se nota bastante cuando uno agarra una reedición y le coloca solamente la parte superior de un Nasville.
La única excepción es el anclaje de este al cuerpo. Ahí está la GRAN diferencia. El sistema de la transmisión de las vibraciones no es tan perfecta como en el ABR-1, pero eso ya hace muchos años que se ha solucionado con un invento sencillísimo que otorga a un puente Nasville tener la misma efectividad en transmisión que un ABR-1, y no es mas que combinar lo mejor de ambos puentes.
Mi versión es el Nash2ABR, y para no extenderme pueden ver el artículo explicativo en el siguiente enlace:
Nash2ABR
Lo que sí permítanme explicar un poco como nace este inventillo y del porque no es sustituido a propósito en esta réplica.
Como se puede apreciar Ted McCarty, ya especificaba en sus puentes la relevante importancia que las espigas en el fondo, tuviesen contacto directo con la madera.


La decisión de dejar el puente Nashville parte de la persona que me ha hecho el encargo, ya que inteligentemente, si bien quiere una réplica lo mas fiel posible, su prioridad es que sea un instrumento de primera línea, que entregue todo su potencial y que a su vez funcione lo mejor posible. El Nashville a la vista hay que detallarlo para que se note la diferencia con el ABR-1, si no pasa perfectamente desapercibido.
Sin embargo lo que mas delata al Nashville son los anclajes en el cuerpo de la guitarra.
Una vez instalado dicho puente y observarla foto original, sinceramente no me cuadraba al 100%, con lo que opté por hacer lo siguiente:
Agarré un trozo de Ébano, madera muy utilizada por sus propiedades mecánicas y acústicas en los puentes, de los que me sobran de los diapasones y en el torno preparé una barra.

Y con esta hice dos bocinas con rosca para sustituir a las de metal cromado.

Tintadas con negro como se hace en todos los diapasones de ébano que no son totalmente negros (De echo el ébano va desde el marrón claro hasta el negro azabache, pero todos lo conocemos por su superficie aterciopelada y totalmente negra), casi no se notan en la base del puente, y cumplen su función a la perfección y sin problemas.

Hasta ahora solo hay dos formatos que conozco del estuche duro. El primero fue supuestamente una copia de una edición para Japón, y la de mas abajo fue una copia que elaboró Gibson la cual Neil solicitó que no siguieran copiándola. Hay muy poco información al respecto y lo principal es si es fidedigna.
He realizado con un programa de diseño el montaje de los dos formatos a ver por cual nos decidimos.

Bueno aquí montando por primera vez los componentes y fijándolos en su sitio definitivo. Esto lo hago como guía para ubicar mejor las huellas y marcas posteriores.

Aquí un servidor dándole los últimos toques a el desgaste a la altura de las cuerdas entre las dos pastillas


Esta parte es para simular el sudor y la suciedad que tiene la guitarra por los años y años de uso

y aquí una de las tantas herramientas que he creado para simular distintas huellas que dejan muchos de los utensilios que dejan marcas características en el instrumento como hebillas, anillos, pedestales, abolladuras, golpes, etc.
Ahora es que viene el trabajo duro de verdad. Copiar cada detalle lo mejor posible centímetro a centímetro. Intentaremos hacer que se parezca lo mas posible.

Al principio de todo dije que iba a tapar los huecos del stop bar, y de echo los había tapado dejándolo todo listo para aplicarle el acabado. El modelo original 1953 no llevaba este puente. De ahí mi decisión y justificaba ponerle el Bigsby. Sin embargo, al probar las piezas había un detalle que no encajaba. Al principio como la foto de la original es de poca calidad, no me percaté del detalle y lo tomé como un golpe o señal mas del desgaste de la guitarra, pero fijándome bien, vi con sorpresa que no era una señal si no el hueco del stop bar.
Se conoce que antes de ponerle el Bigsby esta guitarra tuvo un puente cordal como cualquier Standar de la actualidad, cuestión que refuerza mas mi teoría de que el switch que está actualmente entre los potenciómetros, estaba originalmente debajo del Bigsby.
Al final tuve que volver a hacerle los orificios adecuados para instalarles de nuevo las bocinas con la tuerca y los destellos aun de cuando era Gold top.

Bien ahora vuelvo después de un proceso de acabado previo, el cual lleva su tiempo por los tiempos de espera de los productos aplicados, Ya se puede observar el efecto de envejecimiento de la guitarra, sobre todo en el binding. Las guitarras viejas presentan estas huellas del paso del tiempo en donde la nitrocelulosa cambia de color y se va gastando por las zonas donde hay mas roce con las manos, ropa, correas, etc.

He visto numerosas guitarras de los años 50 y 60, y no es difícil imitar este proceso ya que mas o menos todas presentan los desgastes en puntos estratégicos.

Estos oscurecimientos solo se presentan donde hay acabado en nitro, mas no en donde el material está al desnudo.


Estoy llegando a la etapa final de la réplica, hago los detalles que faltan y me llama la atención que el Switch plate de la guitarra no no hiciesen de aluminio como las otras piezas, si no de un material totalmente blanco. He revisado muchas fotos para verificar este detalle y en todas destaca que no es metálico y por deducción he determinado que es un simple plástico blanco. No se si es un original que le han dado la vuelta para que no se viesen las típicas inscripciones de "Rhythm-Treble" , o cualquier otra pieza de un material similar. En todo caso yo lo he hecho con teflón blanco para mayor dureza y flexibilidad. Se puede notar también que le he cambiado el tip del switch del selector por uno vintage

Otro detalle que me faltó por construir fue el Jack plate de aluminio.

Así quedó y solo falta envejecerlo un poco para darle la apariencia adecuada

En esta guitarra, el único detalle que no va a ir exacto a la original va a ser el puente.
En mi opinión, Gibson ha diseñado en su versión Nashville, un puente bastante mejor que el original ABR-1.
El puente ABR-1, original en aquellos años, le fue instalado al la Old Black en sustitución del puente original. Lo mas lógico, fácil y rápido es que rellenase los huecos del puente Nashville, abriera nuevos orificios con rosca de 4mm. y sustituyese este por un ABR-1 y listo, sin embargo el puente Nashville, es un puente superior al ABR-1, además de poseer todas las propiedades de su predecesor, tiene mayor masa, las silletas pueden tener mas recorrido con lo que se pueden usar calibres de cuerda mayores. De echo los puentes modernos que se le parecen imitan al Nashville mas no al ABR-1 en lo que a puente se refiere. Esto se nota bastante cuando uno agarra una reedición y le coloca solamente la parte superior de un Nasville.
La única excepción es el anclaje de este al cuerpo. Ahí está la GRAN diferencia. El sistema de la transmisión de las vibraciones no es tan perfecta como en el ABR-1, pero eso ya hace muchos años que se ha solucionado con un invento sencillísimo que otorga a un puente Nasville tener la misma efectividad en transmisión que un ABR-1, y no es mas que combinar lo mejor de ambos puentes.
Mi versión es el Nash2ABR, y para no extenderme pueden ver el artículo explicativo en el siguiente enlace:
Nash2ABR
Lo que sí permítanme explicar un poco como nace este inventillo y del porque no es sustituido a propósito en esta réplica.
Cuando uno agarra una Les Paul u otra guitarra con un
puente Nashville, le encanta su comodidad, comportamiento y como suena,
hasta... que prueba la misma guitarra con un puente ABR-1 y nota que hay
una diferencia a favor de la segunda. ¿Por que? esa es una pregunta que
me hacía desde que en 1970 tuve mi primer modelo Les Paul. Había algo
que faltaba y que realzaba frecuencias en una y que en la otra estaban
ausentes.
Por allá a mediados de los 90, cuando internet aun
comenzaba a asombrarnos con sus posibilidades, tuve la oportunidad de
bajar de la red una cantidad de patentes de distintos fabricantes de
guitarras, que amablemente las habían puesto de forma abierta al
publico, pero lamentablemente el disco duro del ordenador que para aquel
entonces era de 3 Gigas, toda una revolución en aquella época, falló
perdiendo todo ese valiosísimo material para siempre. Hoy en día no he
podido recuperar ni la décima parte de aquella valiosísima información y
actualmente es muy difícil de conseguir en la red.
Bueno, en una de estas
patentes estaba un esquema en donde el Sr. Ted McCarty mostraba sus
proyectos para la aplicación del puente Tune-O-Matic que originalmente
instalaron en la Gibson Les Paul Custom, para aplicarlo a otras
guitarras de la misma factoría. Como ya saben, el primer modelo seria el
ABR-1 y posteriormente sería sustituido por el Nashville. Hay otra
patente mas directa, por decirlo de alguna manera, en donde se muestra
con toda claridad la intención de hacer llegar en el modelo Nashville,
la parte del tornillo insertada en la bocina en conexión con la madera.
Vamos un ABR-1 modificado con la nueva tecnología de aquel entonces.
Pero no presento los detalles del mismo porque lamentablemente no la he
vuelto a conseguir en la red y quiero evitar suspicacias y malas
interpretaciones que se puedan presentar al carecer de la patente
original.
Milagrosamente la he podido recuperar ésta patente
original, que aunque no es la principal en la cual basé mi modificación
en donde se recoge la esencia de lo que Ted siempre ha mantenido de
forma imprescindible:

Como se puede apreciar Ted McCarty, ya especificaba en sus puentes la relevante importancia que las espigas en el fondo, tuviesen contacto directo con la madera.

En este detalle de la foto anterior se puede ver
claramente como hace énfasis en los puntos de contacto 6, 30, 31, 32,
34, 35, Esto me despertó el gusanillo en aquel entonces para investigar
este tema en donde pudiese estar la clave, como ya nos enseñaba Ted, que
era primordial que el eje mantuviese contacto tanto en los laterales
como en el fondo de la madera donde se instala. Por eso el ABR-1 tiene
el tornillo completamente introducido y apretado en la madera.
Efectivamente, ahí estaba la clave de todo.

La decisión de dejar el puente Nashville parte de la persona que me ha hecho el encargo, ya que inteligentemente, si bien quiere una réplica lo mas fiel posible, su prioridad es que sea un instrumento de primera línea, que entregue todo su potencial y que a su vez funcione lo mejor posible. El Nashville a la vista hay que detallarlo para que se note la diferencia con el ABR-1, si no pasa perfectamente desapercibido.
Sin embargo lo que mas delata al Nashville son los anclajes en el cuerpo de la guitarra.
Una vez instalado dicho puente y observarla foto original, sinceramente no me cuadraba al 100%, con lo que opté por hacer lo siguiente:
Agarré un trozo de Ébano, madera muy utilizada por sus propiedades mecánicas y acústicas en los puentes, de los que me sobran de los diapasones y en el torno preparé una barra.

Y con esta hice dos bocinas con rosca para sustituir a las de metal cromado.

Tintadas con negro como se hace en todos los diapasones de ébano que no son totalmente negros (De echo el ébano va desde el marrón claro hasta el negro azabache, pero todos lo conocemos por su superficie aterciopelada y totalmente negra), casi no se notan en la base del puente, y cumplen su función a la perfección y sin problemas.

Detalle de la base incrustada en el cuerpo de la guitarra. Mas adelante os muestro la foto con la espiga normal de 4mm, con su tuerca apropiada como la original.

También he pintado ya el estuche, a falta de una foto del estuche original, pues he copiado el diseño que su dueño ha preferido.

Estoy montando las piezas para irme guiando en los detalles mínimos y que la apariencia sea lo mas parecida posible

Este detalle me costó ver bastantes conciertos para poder detallar el desgaste de la pala, que en honor a la verdad, he visto copias que no son muy fieles en esto.

Por fin los trastes y el diapasón vuelven a ver la luz

y cada dia va adquiriendo el aspecto deseado

Poco a poco voy haciendo el relicado y envejecimiento zona por zona

Una vista inicial con los clavijeros instalados

Y del aspecto que le da a la pala



Como he dicho anteriormente, la prioridad en la guitarra por encima de su apariencia es su tacto y sonido. De ahí a que las zonas específicas como el diapasón, el nivelado de los trastes, el mástil, la electróncia, etc., sean de primera línea.
Detalle del mastil

y de su parte donde se fija al cuerpo.

Detalle de la cavidad donde se aloja el selector y el desgaste del mismo.

Me tomaron infraganti ajustando la cejuela

Poco a poco el parecido es cada vez mas idéntico a la original

La electrónica, un verdadero quebradero de cabeza para quienes sepan un poco de esto. Combinar una pastilla single con una humbucker ya es difícil, pero la P-90 es una de la quemas problemas da a la hora de compensar.
Como mucha gente puede pensar esto no es una tarea sencilla es probar y probar, ya que lo que funciona en un tipo de guitarra, fracasa en otra.

Distintos valores de potenciómetros, resistencias, condensadores, y conexiones diversas para dar con el sonido ideal.

Este es otro punto básico en un puente, específicamente en las silletas del mismo. El asentar perfectamente las cuerdas en cada ranura es esencial para una transmisión óptima del sonido. Con la ayuda de limas especiales de matriceria, se puede lograr esto. En esta toma se puede ver como el proceso va diferenciando las ranuras, en la de la derecha ya se ve una forma mas acorde con lo que va a sostener, y las otras dos aun vírgenes esperan su ajuste.

Una toma macro de como queda definitivamente el asentamiento de la cuerda en la silleta del puente. Esto es esencial, y mas con un puente Bigsby.

El otro problema viene de usar el puente Nashville. Este al ser un poco mas ancho que el ABR-1, hace que la cuerda tropiece en el canto del puente. Esto no es bueno ya que debido a lo entorchado de la cuerda hay saltos y enganches de la misma haciendo inestable el puente.

Como se puede ver todas las cuerdas tropiezan en ese mismo canto.

La solución, pues una rampa en la cual la cuerda queda al aire y sin problemas.

La prioridad en esta guitarra es evidentemente el sonido. De nada sirve que se parezca a la original, si no puede sonar como ella. Un trozo de hueso de toro de lidia, es ideal para que la transmisión de las vibraciones sea perfecta y las cuerdas asienten de igual forma.
En la siguiente toma el proceso de fabricación y asentamiento

y una vez lista el pulido correspondiente

Solo hay que darle el toque viejo y ya tengo lista la cejuela

Detalle de los anclajes del puente Nashville, los cuales actúan convirtiendo su efectividad similar a la de un ABR-1

Y bueno pues esto es todo amigos. Lista para entregar a su dueño. Ahora dejaré que las fotos hablen por si solas.






























Y esta foto ya con su dueño con la guinda del pastel. Su respectiva correa.

Unos amigos vinieron a visitarme para verla obra, y hice esta toma con una cámara de fotos pequeña y muy vieja (Una Canon Ixux 60), y un amplificador modesto como el Laney LC15R, aunque el sonido deja mucho que desear, se puede apreciar que el instrumento tiene corazón.
Un verdadero placer el poder hacer este proyecto.
Como punto final aquí está su dueño interpretando versiones de Neil y Pearl Jam
Cinnamon Girl de Neil Young
Pastilla del puente
Rocking In The Free World de Neil Young
Pastilla del puente + pastilla del mástil
Solos con pastilla del puente directa al jack
Black de Pearl Jam
Pastilla del mástil
Un Saludo a Tod@s
