Desastre en una Gibson original ES-345 de 1961
Uno cree que lo ha visto todo, pero a veces no se puede dar crédito a la gente que hace semejante chapuzas en las guitarras.
Internet es una gran herramienta de ayuda, y a la vez una puerta a los estafadores de turno que se auto colocan títulos sin tener ni idea de lo que hacen.
Algunos inclusive pagan o se sacan de la manga títulos y premios para aparentar lo que no son.
El caso es que me llamó un cliente necesitando mis servicios para arreglar una Gibson ES-345 original de 1961que cayó en manos inexpertas, y por supuesto no quería que esto le volviese a ocurrir. Despues de quedar, me trajo el instrumento y yo que no soy el propietario casi lloro al ver el estropicio.
Esta guitarra vale hoy en dia entre 15.000 y 20.000 dólares dependiendo de las condiciones en las que se encuentre, pero esta le habían quitado todo el valor comercial, y todas las identificaciones correspondientes a la marca original.
Comienzo con la pala, de dimensiones distintas a las originales y con los logos en vez de los originales de celulosa, con papel pintado con rotulador dorado y el logo que ni siquiera corresponde al original.

Luego veo la campana que tapa la entrada del alma, a la que le han perforado dos huecos adicionales para fijarla en la tapa. Solo esta tapa original ya vale 100 dólares.
Y lo peor es que veo que el hueco donde debería ir el tornillo está sin usar.

Como se ve en la siguiente imagen, hay inlays originales e inlays completamente distintos a los mismos. La causa Lo veremos mas adelante.

Inclusive faltan inlays, y va siendo notable a medida que se va subiendo en la escala, que cada vez son mas finos,

hasta llegar a los trastes superiores donde desaparecen

Y si se fijan bien la causa de tal desaparición se ve aquí. En los inlays laterales. Tanto le han rebajado el diapasón, que se ven solo las mitades de los mismos.
El retrasteo es de pena, ya que no solo se ha comido los nibs, si no que ha cortado el binding

Otra cosa que se ve es que el binding no es el original, si no pintado ¿¿¿¿¿?????

Chapuza ENORME. El pintor no ha tenido en cuenta la placa de papel que identifica, además de certificar que se trata de una Gibson original, y hala, a pintar por encima de ella.

Como casi todos los golpeadores se rompen un poco a la altura del tornillo que lo sujeta al cuerpo, pues este no se le ocurrió otra que cortarlo mas abajo y atornillarlo de nuevo.

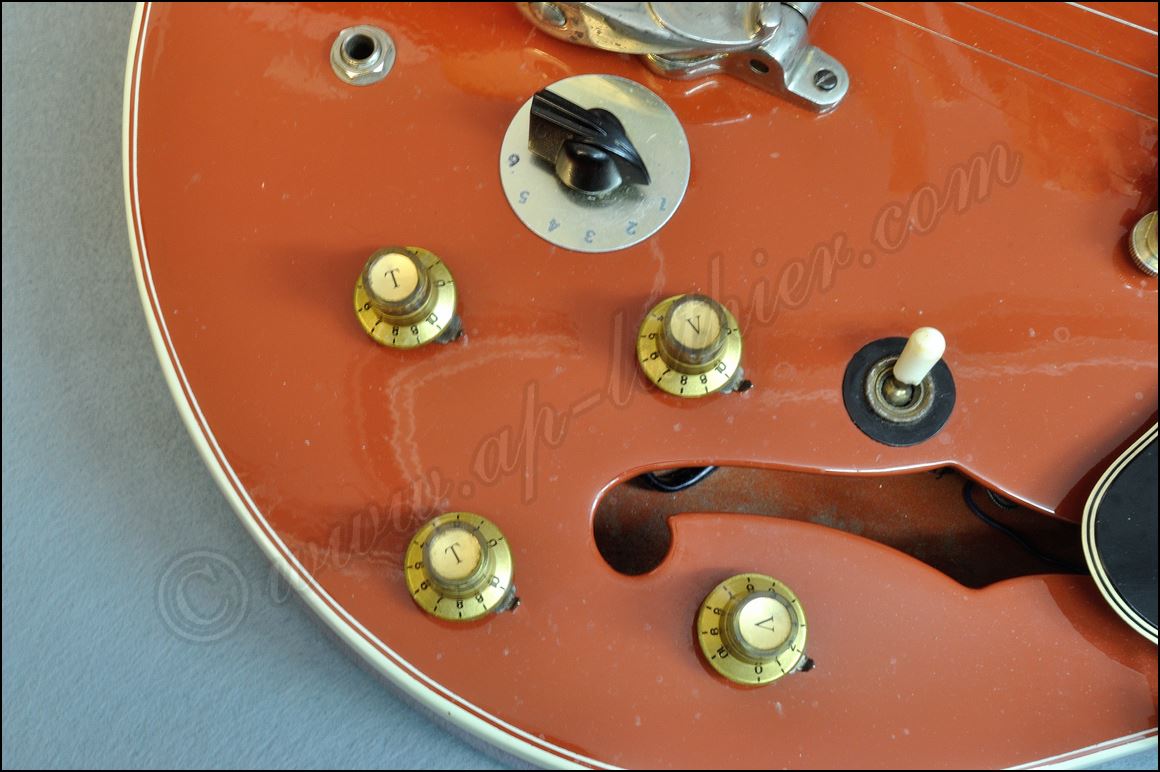

Seguro que intentando sacar los controles de los potes se cargó alguno y se le ocurrió poner estos tan horteras, y de igual forma ha pintado el interior de la guitarra.


El puente esta combado hacia abajo, con lo que la curvatura original desaparece

Cables inexplicables

Huecos en la tapa trasera que indican que este señor "Luthier" no entiende de medidas

Así acaba el binding artificial en la parte trasera

Y esto ¿¿¿¿¿¿??????

Como no sabe como entrarle a la electrónica de la guitarra, no se le ocurre mas que perforar un hueco en la tapa trasera de la guitarra para acceder. INCREIBLE

Estropicio en el mástil. Fue tal la cantidad de pintura que empleó la persona que pintó la guitarra, que la dejó prácticamente intocable, y su dueño para volver a poder tocar su instrumento le quitó todo el acabado en la zona para medio poder disfrutar de su guitarra.

y en la pala una rotura que fue muy mal reparada y si se fijan en la superficie trató de imitar madera pintando un fondo marrón y luego con una brocha poco untada con negro trató de imitar las vetas de la madera, como se hace en bricomanía.

Aquí un detalle de lo expuesto anteriormente

Uno cree que lo ha visto todo, pero a veces no se puede dar crédito a la gente que hace semejante chapuzas en las guitarras.
Internet es una gran herramienta de ayuda, y a la vez una puerta a los estafadores de turno que se auto colocan títulos sin tener ni idea de lo que hacen.
Algunos inclusive pagan o se sacan de la manga títulos y premios para aparentar lo que no son.
El caso es que me llamó un cliente necesitando mis servicios para arreglar una Gibson ES-345 original de 1961que cayó en manos inexpertas, y por supuesto no quería que esto le volviese a ocurrir. Despues de quedar, me trajo el instrumento y yo que no soy el propietario casi lloro al ver el estropicio.
Esta guitarra vale hoy en dia entre 15.000 y 20.000 dólares dependiendo de las condiciones en las que se encuentre, pero esta le habían quitado todo el valor comercial, y todas las identificaciones correspondientes a la marca original.
Comienzo con la pala, de dimensiones distintas a las originales y con los logos en vez de los originales de celulosa, con papel pintado con rotulador dorado y el logo que ni siquiera corresponde al original.

Luego veo la campana que tapa la entrada del alma, a la que le han perforado dos huecos adicionales para fijarla en la tapa. Solo esta tapa original ya vale 100 dólares.
Y lo peor es que veo que el hueco donde debería ir el tornillo está sin usar.

Como se ve en la siguiente imagen, hay inlays originales e inlays completamente distintos a los mismos. La causa Lo veremos mas adelante.

Inclusive faltan inlays, y va siendo notable a medida que se va subiendo en la escala, que cada vez son mas finos,

hasta llegar a los trastes superiores donde desaparecen

Y si se fijan bien la causa de tal desaparición se ve aquí. En los inlays laterales. Tanto le han rebajado el diapasón, que se ven solo las mitades de los mismos.
El retrasteo es de pena, ya que no solo se ha comido los nibs, si no que ha cortado el binding

Otra cosa que se ve es que el binding no es el original, si no pintado ¿¿¿¿¿?????

Chapuza ENORME. El pintor no ha tenido en cuenta la placa de papel que identifica, además de certificar que se trata de una Gibson original, y hala, a pintar por encima de ella.

Como casi todos los golpeadores se rompen un poco a la altura del tornillo que lo sujeta al cuerpo, pues este no se le ocurrió otra que cortarlo mas abajo y atornillarlo de nuevo.

Seguro que intentando sacar los controles de los potes se cargó alguno y se le ocurrió poner estos tan horteras, y de igual forma ha pintado el interior de la guitarra.


El puente esta combado hacia abajo, con lo que la curvatura original desaparece

Cables inexplicables

Huecos en la tapa trasera que indican que este señor "Luthier" no entiende de medidas

Así acaba el binding artificial en la parte trasera

Y esto ¿¿¿¿¿¿??????

Como no sabe como entrarle a la electrónica de la guitarra, no se le ocurre mas que perforar un hueco en la tapa trasera de la guitarra para acceder. INCREIBLE

Estropicio en el mástil. Fue tal la cantidad de pintura que empleó la persona que pintó la guitarra, que la dejó prácticamente intocable, y su dueño para volver a poder tocar su instrumento le quitó todo el acabado en la zona para medio poder disfrutar de su guitarra.

y en la pala una rotura que fue muy mal reparada y si se fijan en la superficie trató de imitar madera pintando un fondo marrón y luego con una brocha poco untada con negro trató de imitar las vetas de la madera, como se hace en bricomanía.

Aquí un detalle de lo expuesto anteriormente

Desastre en una Gibson original ES-345 de 1961
La otra GRAN estupidez fue eliminar el serial original de la pala y al escarbar a ver si la pintura lo ocultó me encuentro que la pala ha sido cortada.

Sacando la tapa del alma me encuentro el alma que no es la original de esta guitarra y como se puede apreciar, está bastante a la derecha.

Extraído de su sitio se aprecia mejor la curvatura del puente


Aqui ya enderezado y con su curvatura reglamentaria

Ni siquiera sacó los tornillos de anclaje del puente para pintar la guitarra.

y la diferencia de altura es muy notable.

Excesivo desgaste de la tuerca original por el uso de alicates y otras herramientas no adecuadas

Rotura del marco indicando que hay un problema debajo de la pastilla del mátil

Y claro al sacarlo se ve porque. Es tanta la pintura que le han echado a la guitarra, que la pastilla no entra, y al forzar el tornillo para que esta entre rompe.

Es tan inepto que en vez de colocar una cinta indicando que es la pastilla de graves, no se le ocurre otra cosa que rallar una pastilla PAF original

Sin palabras. Uniones con celo


Mismo tratamiento para la pastilla de agudos

Tornillo fuera de sitio y no original que atravesó la tapa trasera de la guitarra

Aquí comenzando a sacar la electrónica por donde se debe sacar en este modelo

A su vez siguen apareciendo apaños unidos con celo. De ahí los cables extraños

Menuda cocida de cables

Por fin con las tripas fueras sacadas por donde debe de ser

La otra GRAN estupidez fue eliminar el serial original de la pala y al escarbar a ver si la pintura lo ocultó me encuentro que la pala ha sido cortada.

Sacando la tapa del alma me encuentro el alma que no es la original de esta guitarra y como se puede apreciar, está bastante a la derecha.

Extraído de su sitio se aprecia mejor la curvatura del puente


Aqui ya enderezado y con su curvatura reglamentaria

Ni siquiera sacó los tornillos de anclaje del puente para pintar la guitarra.

y la diferencia de altura es muy notable.

Excesivo desgaste de la tuerca original por el uso de alicates y otras herramientas no adecuadas

Rotura del marco indicando que hay un problema debajo de la pastilla del mátil

Y claro al sacarlo se ve porque. Es tanta la pintura que le han echado a la guitarra, que la pastilla no entra, y al forzar el tornillo para que esta entre rompe.

Es tan inepto que en vez de colocar una cinta indicando que es la pastilla de graves, no se le ocurre otra cosa que rallar una pastilla PAF original

Sin palabras. Uniones con celo


Mismo tratamiento para la pastilla de agudos

Tornillo fuera de sitio y no original que atravesó la tapa trasera de la guitarra

Aquí comenzando a sacar la electrónica por donde se debe sacar en este modelo

A su vez siguen apareciendo apaños unidos con celo. De ahí los cables extraños

Menuda cocida de cables

Por fin con las tripas fueras sacadas por donde debe de ser

Desastre en una Gibson original ES-345 de 1961
Este bloque electrónico es el original, pero lo que no es original son las cintas de carrocero y esa goma en la parte trasera

El porque está ahí. El metal está fatigado y rompiéndose.

Aquí se ve mejor. Posteriormente lo arreglaré

Esto es lo mas aberrante que he visto en una guitarra. Como es posible que una persona sea capaz de cortar un instrumento para hacerle semejante destrozo. Si no sabe como hacerlo, pues que delegue o aprenda, pero no se puede ir por la vida destrozando las cosas de los demás. Pero bueno...

Fracturas producidas por la falta del pedazo que le cortaron

Ni siquiera hizo un corte limpio y profesional si no una chapuza con un disco de corte.

He aquí otra chapuza de campeonato. El alma descentrada y ese hueco que sabrá Dios para que se lo hicieron

Como ven el destornillador entra

bastante

descentrado total de los orificios de los clavijeros

al igual que una diferencia notable y asimétrica en la pala

Aquí está la razón de los huecos en la parte trasera de la guitarra

Al estar el puente doblado el que hizo el estropicio, no se le ocurrió otra cosa que lijar y lijar hasta poder poner a tocar la guitarra.
El radio original de la guitarra desapareció y ahora es un radio compuesto de varios radios en la misma zona.


Pues una vez visto lo visto me puse primero a hacer un diapasón para partir con la reconstrucción y darle otra vez el aspecto original al instrumento en la medida de lo posible.

Listos los trapezoides para recibir a los inlays

Probando las medidas

Comparándolo con lo que queda del original

De paso ya corté la nueva tapa con su logo y corona con las medidas originales.
Ya se le ve otra cara con solo esos dos detalles jejejejeje

Raspando a ver donde llegaba la pintura, encontré el binding original que el que pintó la guitarra no supo aprovechar.

Este bloque electrónico es el original, pero lo que no es original son las cintas de carrocero y esa goma en la parte trasera

El porque está ahí. El metal está fatigado y rompiéndose.

Aquí se ve mejor. Posteriormente lo arreglaré

Esto es lo mas aberrante que he visto en una guitarra. Como es posible que una persona sea capaz de cortar un instrumento para hacerle semejante destrozo. Si no sabe como hacerlo, pues que delegue o aprenda, pero no se puede ir por la vida destrozando las cosas de los demás. Pero bueno...

Fracturas producidas por la falta del pedazo que le cortaron

Ni siquiera hizo un corte limpio y profesional si no una chapuza con un disco de corte.

He aquí otra chapuza de campeonato. El alma descentrada y ese hueco que sabrá Dios para que se lo hicieron

Como ven el destornillador entra

bastante

descentrado total de los orificios de los clavijeros

al igual que una diferencia notable y asimétrica en la pala

Aquí está la razón de los huecos en la parte trasera de la guitarra

Al estar el puente doblado el que hizo el estropicio, no se le ocurrió otra cosa que lijar y lijar hasta poder poner a tocar la guitarra.
El radio original de la guitarra desapareció y ahora es un radio compuesto de varios radios en la misma zona.


Pues una vez visto lo visto me puse primero a hacer un diapasón para partir con la reconstrucción y darle otra vez el aspecto original al instrumento en la medida de lo posible.

Listos los trapezoides para recibir a los inlays

Probando las medidas

Comparándolo con lo que queda del original

De paso ya corté la nueva tapa con su logo y corona con las medidas originales.
Ya se le ve otra cara con solo esos dos detalles jejejejeje

Raspando a ver donde llegaba la pintura, encontré el binding original que el que pintó la guitarra no supo aprovechar.

Desastre en una Gibson original ES-345 de 1961
He aquí todos los inlays cortados y me dispongo a insertarlos en sus respectivos orificios

Listo solo falta igualar la superficie

He tintado la tapa de negro y ya he cortado el logo y la corona

Y aquí están insertados

Aqui si hay mier..., perdón pintura. Me está costando un montón raspar todo ese acabado

Poco a poco sale el binding original

He tapado el hueco con una pieza de arce y he procurado que todas las vetas se crucen para reforzar mas la zona.

Menos mal que el binding original todavía está ahí, pero el mástil se ve que no es el original. Que habrá pasado.

Igual en el otro lado.

Despues de tanto lijar, raspar y maldecir, pues ya comienzo a ver la tapa

Son capas y capas de acabado

Por fin se ve la tapa trasera

Aqui ya he reparado la rotura y se puede ver que las dimensiones no corresponden con el modelo.

Sigo con la delantera

La tapa de la pala es de arce lo que denota que está modificada

Mucho desperdicio en cuanto al acabado

Aquí se aprecia un injerto de cedro.

Aquí en la "F" pueden observar las 9 capas de pintura que se le aplicaron, con lo que en la superficie este grosor era mas del triple.

Igual en el resto de la superficie


Las "F" lucen como deberían sin el acabado

He aquí todos los inlays cortados y me dispongo a insertarlos en sus respectivos orificios

Listo solo falta igualar la superficie

He tintado la tapa de negro y ya he cortado el logo y la corona

Y aquí están insertados

Aqui si hay mier..., perdón pintura. Me está costando un montón raspar todo ese acabado

Poco a poco sale el binding original

He tapado el hueco con una pieza de arce y he procurado que todas las vetas se crucen para reforzar mas la zona.

Menos mal que el binding original todavía está ahí, pero el mástil se ve que no es el original. Que habrá pasado.

Igual en el otro lado.

Despues de tanto lijar, raspar y maldecir, pues ya comienzo a ver la tapa

Son capas y capas de acabado

Por fin se ve la tapa trasera

Aqui ya he reparado la rotura y se puede ver que las dimensiones no corresponden con el modelo.

Sigo con la delantera

La tapa de la pala es de arce lo que denota que está modificada

Mucho desperdicio en cuanto al acabado

Aquí se aprecia un injerto de cedro.

Aquí en la "F" pueden observar las 9 capas de pintura que se le aplicaron, con lo que en la superficie este grosor era mas del triple.

Igual en el resto de la superficie


Las "F" lucen como deberían sin el acabado

Desastre en una Gibson original ES-345 de 1961
Por fin acabé de despejar la tapa

Ahora voy con las otras sorpresas a ver que ocultan.

En la cejuela me encuentro un trozo de madera con un pegoste indescriptible

Tanto costaría hacerle una cejuela nueva, en vez de entrampar la vieja que ni siquiera es la original.

Detalle del alma. Lo descentrado y con fracturas en la madera que dan muy mala espina

No queda mas remedio que eliminar el diapasón a ver que hay. intenté con calor como es lógico, pero se conoce que lo encoló con epoxi, y esto el calor no le hace nada.

Aquí está otro error gravísimo. Esta alma no es funcional. Esto gira y no ajusta la guitarra, de ahí que tuviese que rebajar tanto el diapasón para llegar a no trastear o por lo menos trastear lo menos posible. Lo que no entiendo es para que le cambió el alma, si la rotura de la pala no tiene nada que ver. Eso se repara sin tocar el alma. En fin...

Luego veo esa tablita que le colocó a mayores para tapar el estropicio del surco del alma

Otro ángulo donde se puede ver lo irregular del surco.

El alma la saque tirando de ella después

de cortarle las tuercas que estaban gripadas en el eje.

Termino de fresar y SORPRESA. En vez de un listón para el alma, le ha puesto trocitos de madera de pino de esa que hay en los pales de transporte. El madrileño la verdad es que no pega una.

Aquí probando las medidas de como queda el nuevo diapasón

Y aquí lo que tuve que rebajar para sanear toda la zona del alma y poder hacerla derecha

Le puse una pieza de arce para compensar la debilidad de la otra madera.

Centrada la guitarra, me dispongo a hacerle el surco del alma

Listo y en su sitio como debe ser, y con la forma, aspecto y el ángulo original

Igual atrás pero esta vez no hay problemas con que no ajuste.

Como queda en el centro del mástil. Esta alma es de acero inoxidable, para evitar problemas mayores.

Lista el alma con su tapa de caoba de Honduras.

Por fin acabé de despejar la tapa

Ahora voy con las otras sorpresas a ver que ocultan.

En la cejuela me encuentro un trozo de madera con un pegoste indescriptible

Tanto costaría hacerle una cejuela nueva, en vez de entrampar la vieja que ni siquiera es la original.

Detalle del alma. Lo descentrado y con fracturas en la madera que dan muy mala espina

No queda mas remedio que eliminar el diapasón a ver que hay. intenté con calor como es lógico, pero se conoce que lo encoló con epoxi, y esto el calor no le hace nada.

Aquí está otro error gravísimo. Esta alma no es funcional. Esto gira y no ajusta la guitarra, de ahí que tuviese que rebajar tanto el diapasón para llegar a no trastear o por lo menos trastear lo menos posible. Lo que no entiendo es para que le cambió el alma, si la rotura de la pala no tiene nada que ver. Eso se repara sin tocar el alma. En fin...

Luego veo esa tablita que le colocó a mayores para tapar el estropicio del surco del alma

Otro ángulo donde se puede ver lo irregular del surco.

El alma la saque tirando de ella después

de cortarle las tuercas que estaban gripadas en el eje.

Termino de fresar y SORPRESA. En vez de un listón para el alma, le ha puesto trocitos de madera de pino de esa que hay en los pales de transporte. El madrileño la verdad es que no pega una.

Aquí probando las medidas de como queda el nuevo diapasón

Y aquí lo que tuve que rebajar para sanear toda la zona del alma y poder hacerla derecha

Le puse una pieza de arce para compensar la debilidad de la otra madera.

Centrada la guitarra, me dispongo a hacerle el surco del alma

Listo y en su sitio como debe ser, y con la forma, aspecto y el ángulo original

Igual atrás pero esta vez no hay problemas con que no ajuste.

Como queda en el centro del mástil. Esta alma es de acero inoxidable, para evitar problemas mayores.

Lista el alma con su tapa de caoba de Honduras.

Desastre en una Gibson original ES-345 de 1961
Le hago el surco del alma y paso a la pala

Va cogiendo forma. Ustedes se preguntarán, y no saldría mejor hacerle un mástil nuevo?
Pues se lo consulté al dueño, pero prefirió no hacerlo. Y eso hay que respetarlo.

Le pego dos refuerzos de caoba de Honduras como era originalmente

Con distinto ángulo para que me de chance a rectificar la posición original.

Cuadro la tapa que hice con anterioridad

Y freso alrededor de ella

Ahora si se va pareciendo a una Gibson

Igual atrás. Observen donde estaban los huecos anteriores completamente desfazados

El perfil ahora es Gibson 100%

Al igual que su aspecto general

A continuación encolo el diapasón al mástil y lo coloco en una armazón creada por mi para darle el radio de curvatura

Poco a poco se le va dando el radio adecuado que en este caso es de 12"

Y listo

El diapasón está listo para recibir los trastes


Procedo a entrastar



Le hago el surco del alma y paso a la pala

Va cogiendo forma. Ustedes se preguntarán, y no saldría mejor hacerle un mástil nuevo?
Pues se lo consulté al dueño, pero prefirió no hacerlo. Y eso hay que respetarlo.

Le pego dos refuerzos de caoba de Honduras como era originalmente

Con distinto ángulo para que me de chance a rectificar la posición original.

Cuadro la tapa que hice con anterioridad

Y freso alrededor de ella

Ahora si se va pareciendo a una Gibson

Igual atrás. Observen donde estaban los huecos anteriores completamente desfazados

El perfil ahora es Gibson 100%

Al igual que su aspecto general

A continuación encolo el diapasón al mástil y lo coloco en una armazón creada por mi para darle el radio de curvatura

Poco a poco se le va dando el radio adecuado que en este caso es de 12"

Y listo

El diapasón está listo para recibir los trastes


Procedo a entrastar



Desastre en una Gibson original ES-345 de 1961
Listo el proceso de colocar los trastes



Paso a rectificar la zona donde va el binding, y con ello también rectifico la cara lateral de los trastes para que toda la superficie quede perfectamente perpendicular al mástil.

Aquí un detalle del proceso

Compruebo que todo va sobre ruedas

y le encolo el binding. Como pueden ver ya está colocado y con los nibs correspondientes

Le coloco los inlays laterales de concha de tortuga que por supuesto son de imitación, ya que a parte de estar prohibido, es una estupidez sacrificar un animal para tener ese adorno habiendo materiales sintéticos que lo sustituyen a la perfección.

Detalles de los nibs

Detalle de los inlays

Solo falta darle el pulido final, pero antes hay que asentar y nivelar perfectamente los trastes

Hecho esto solo queda pulir el diapasón para que todo brille y no queden pequeñas huellas del lijado.



Una de las peores cosas que se le hicieron a esta guitarra fue perderle su identidad. Esa etiqueta que sale de fabrica en la cual sale la identificación completa del instrumento. Yo personalmente no concibo a una persona haciendo este tipo de estropicio en donde se ve que no tiene ni idea de lo que significa ese papelito ovalado y mas con un instrumento con esta edad y valor.
En una sola pasada de pintura le ha quitado todo el valor al instrumento. Menos mal que hoy en día hay formas de recuperarlos que ya veremos mas adelante.
Aquí tienen una imagen despues de raspar la superficie en donde se ve claramente donde estaba pegado originalmente.

Al fin sin restos de esa horrorosa pintura en la superficie. Menos mal que no se le ocurrieron otras atrocidades como ponerle productos para quitar la pintura, si no tendría el binding bastante dañado.
Afortunadamente esta en perfecto estado y

se pueden ver las zonas de mas desgaste del acabado original. Voy a tratar de conservar estos rasgos para que la guitarra luzca con la edad que tiene.

Cuanto acabado había en esta cavidad. En la tapa por lo menos iba lijando y tal, pero aquí adentro la capa de pintura era gruesísima. No me extraña que la pastilla tuviese dificultad para entrar en su sitio.

Las efes recuperaron su esplendor original


Listo el proceso de colocar los trastes



Paso a rectificar la zona donde va el binding, y con ello también rectifico la cara lateral de los trastes para que toda la superficie quede perfectamente perpendicular al mástil.

Aquí un detalle del proceso

Compruebo que todo va sobre ruedas

y le encolo el binding. Como pueden ver ya está colocado y con los nibs correspondientes

Le coloco los inlays laterales de concha de tortuga que por supuesto son de imitación, ya que a parte de estar prohibido, es una estupidez sacrificar un animal para tener ese adorno habiendo materiales sintéticos que lo sustituyen a la perfección.

Detalles de los nibs

Detalle de los inlays

Solo falta darle el pulido final, pero antes hay que asentar y nivelar perfectamente los trastes

Hecho esto solo queda pulir el diapasón para que todo brille y no queden pequeñas huellas del lijado.



Una de las peores cosas que se le hicieron a esta guitarra fue perderle su identidad. Esa etiqueta que sale de fabrica en la cual sale la identificación completa del instrumento. Yo personalmente no concibo a una persona haciendo este tipo de estropicio en donde se ve que no tiene ni idea de lo que significa ese papelito ovalado y mas con un instrumento con esta edad y valor.
En una sola pasada de pintura le ha quitado todo el valor al instrumento. Menos mal que hoy en día hay formas de recuperarlos que ya veremos mas adelante.
Aquí tienen una imagen despues de raspar la superficie en donde se ve claramente donde estaba pegado originalmente.

Al fin sin restos de esa horrorosa pintura en la superficie. Menos mal que no se le ocurrieron otras atrocidades como ponerle productos para quitar la pintura, si no tendría el binding bastante dañado.
Afortunadamente esta en perfecto estado y

se pueden ver las zonas de mas desgaste del acabado original. Voy a tratar de conservar estos rasgos para que la guitarra luzca con la edad que tiene.

Cuanto acabado había en esta cavidad. En la tapa por lo menos iba lijando y tal, pero aquí adentro la capa de pintura era gruesísima. No me extraña que la pastilla tuviese dificultad para entrar en su sitio.

Las efes recuperaron su esplendor original


Desastre en una Gibson original ES-345 de 1961
El binding como pueden observar en esta imagen cercana, aun conserva los restos del acabado original

Detalle de los orificios limpios de restos de acabado

Los detalles son los que mas trabajo dan porque hay que ir improvisando soluciones dependiendo del daño que se encuentra, sin modificar negativamente la pieza. En este caso como han visto anteriormente la base de esta parte de la electrónica, le habían hecho varios orificios y estaba en un lugar que no era el original, y de paso la lámina completamente rota por varios sitios debido a la fatiga del material. Esta pieza es pesada y el movimiento y la vibración de la guitarra contribuye a esto, si no está bien asentada en la superficie de la madera.
Aquí pueden ver otro ángulo de las roturas. Le he desoldado dos cables que estaban en este lugar y que no deberían de estar.

Estos dos cables son tierras que pueden ir en cualquier lugar de la carcasa

y me limité a soldarlos en el lugar donde habitualmente vienen

Acto seguido corté una lámina de latón de 1.5mm que es suficientemente gruesa para poder reparar la zona y que quede rígida

Completamente soldada por la parte de abajo, le dará al conjunto el apoyo y

la resistencia necesaria para poder ubicar sin problemas este dispositivo en su lugar

Otro detalle que trae la guitarra es que alguna vez le quitaron las tapas a las pastillas por aquello que se lee en los foros, pero tiempo después decidieron volvérselas a poner, sin embargo al no tener la herramienta adecuada, esto no pasa de una soldadura fría y sin unir el chasis de la pastilla con la tapa.

Con la herramienta adecuada, la soldadura queda firme y fluida asegurando la tapa en su sitio y no permitir vibraciones incómodas, ni que la tapa baile a su antojo.
Lo mas triste es que hay muchas soldaduras frias. De hecho ninguna de las tapas estaba soldada en ningún punto, si no que tenían un pegoste de estaño, que espero que no haya dañado parcialmente las pastillas por exceso de calor.

Ubico el accesorio electrónico en su sitio y cuadra perfectamente en su sitio.

Ya puedo sellar los huecos que atravesaban la tapa trasera que de paso en ninguno de los dos es donde iba originalmente la pieza.

La parte donde va atornillado el bloque está tan estropeada, que opté por sanear por completo la zona, e insertar una tuerca en latón para así asegurar bien el conjunto, ya que la vibración de este causa ruidos al chocar con la madera por diversas razones y todas señalan a un mal ajuste de la pieza.

He aquí la tuerca insertada asegurada en su sitio con un producto epoxi industrial extremadamente fuerte.

Esta es otra incógnita que no me explico, Para que ese hueco de 3 mm en el binding ¿¿¿???
Pues no queda otra que colocarle un remiendo y listo. ¿Cuanto hueco en la zona?

Bueno a título de información les doy los valores de cada pastilla. En este caso la del mástil

y aquí la del puente. Me extraña que el valor de la del puente sea inferior a la del mástil, pero no hay forma de saber si son así de origen o las pusieron al revés.

Como a una de las pastillas se le perdió la carcasa y cantaba mucho, optamos por ponerle otras carcasas originales Gibson desgastadas, y aprovecho para que vean el interior de esta PAF



Lamentablemente al desmontar la pastilla he descubierto esto. Se conoce que la pastilla le fue quitada y vuelta a poner la tapa varias veces y en una de ellas, alguien se le ocurrió usar silicona de esa de los baños para pegar o fijar la tapa y lamentablemente el que la desarmó no tuvo el mas mínimo cuidado de quitar los restos, y raspó con gusto el plástico de la pastilla. Aun se pueden observar restos de esa masilla.

El binding como pueden observar en esta imagen cercana, aun conserva los restos del acabado original

Detalle de los orificios limpios de restos de acabado

Los detalles son los que mas trabajo dan porque hay que ir improvisando soluciones dependiendo del daño que se encuentra, sin modificar negativamente la pieza. En este caso como han visto anteriormente la base de esta parte de la electrónica, le habían hecho varios orificios y estaba en un lugar que no era el original, y de paso la lámina completamente rota por varios sitios debido a la fatiga del material. Esta pieza es pesada y el movimiento y la vibración de la guitarra contribuye a esto, si no está bien asentada en la superficie de la madera.
Aquí pueden ver otro ángulo de las roturas. Le he desoldado dos cables que estaban en este lugar y que no deberían de estar.

Estos dos cables son tierras que pueden ir en cualquier lugar de la carcasa

y me limité a soldarlos en el lugar donde habitualmente vienen

Acto seguido corté una lámina de latón de 1.5mm que es suficientemente gruesa para poder reparar la zona y que quede rígida

Completamente soldada por la parte de abajo, le dará al conjunto el apoyo y

la resistencia necesaria para poder ubicar sin problemas este dispositivo en su lugar

Otro detalle que trae la guitarra es que alguna vez le quitaron las tapas a las pastillas por aquello que se lee en los foros, pero tiempo después decidieron volvérselas a poner, sin embargo al no tener la herramienta adecuada, esto no pasa de una soldadura fría y sin unir el chasis de la pastilla con la tapa.

Con la herramienta adecuada, la soldadura queda firme y fluida asegurando la tapa en su sitio y no permitir vibraciones incómodas, ni que la tapa baile a su antojo.
Lo mas triste es que hay muchas soldaduras frias. De hecho ninguna de las tapas estaba soldada en ningún punto, si no que tenían un pegoste de estaño, que espero que no haya dañado parcialmente las pastillas por exceso de calor.

Ubico el accesorio electrónico en su sitio y cuadra perfectamente en su sitio.

Ya puedo sellar los huecos que atravesaban la tapa trasera que de paso en ninguno de los dos es donde iba originalmente la pieza.

La parte donde va atornillado el bloque está tan estropeada, que opté por sanear por completo la zona, e insertar una tuerca en latón para así asegurar bien el conjunto, ya que la vibración de este causa ruidos al chocar con la madera por diversas razones y todas señalan a un mal ajuste de la pieza.

He aquí la tuerca insertada asegurada en su sitio con un producto epoxi industrial extremadamente fuerte.

Esta es otra incógnita que no me explico, Para que ese hueco de 3 mm en el binding ¿¿¿???
Pues no queda otra que colocarle un remiendo y listo. ¿Cuanto hueco en la zona?

Bueno a título de información les doy los valores de cada pastilla. En este caso la del mástil

y aquí la del puente. Me extraña que el valor de la del puente sea inferior a la del mástil, pero no hay forma de saber si son así de origen o las pusieron al revés.

Como a una de las pastillas se le perdió la carcasa y cantaba mucho, optamos por ponerle otras carcasas originales Gibson desgastadas, y aprovecho para que vean el interior de esta PAF



Lamentablemente al desmontar la pastilla he descubierto esto. Se conoce que la pastilla le fue quitada y vuelta a poner la tapa varias veces y en una de ellas, alguien se le ocurrió usar silicona de esa de los baños para pegar o fijar la tapa y lamentablemente el que la desarmó no tuvo el mas mínimo cuidado de quitar los restos, y raspó con gusto el plástico de la pastilla. Aun se pueden observar restos de esa masilla.

Desastre en una Gibson original ES-345 de 1961
Bueno poco queda, pero lo que queda es largo y tedioso. Capas y capas de acabado y horas de lijado para dejar la superficie apta para recibir las nuevas capas.
Como pueden ver ya le coloqué el número de serie, pero no se los voy a mostrar por ser la identificación que solo le concierne al dueño.

Quedó algo como esto, que aunque son números al azar, están hechos de la misma forma que en la guitarra, en un trozo de caoba de honduras y con la misma técnica.

Mástil preparado y listo para recibir el color correspondiente

Preparación del cuerpo en su parte trasera

Igual en la parte delantera con sus efes y demas orificios tapados para que no ocurra lo anterior

Proceso de lijado de la tapa delantera

otra vista

y por fin preparada para recibir el color definitivo

Esta es la primera capa del color negro de las tres que llevará la guitarra a petición de su dueño, ya que le encanta ese color

y viene de perlas para tapar los desastres realizados al instrumento

Aquí está ya con las capas correspondientes al color negro y preparada con el binding descubierto para recibir la primera capa de acabado

Vista por la parte de atrás

Después de darle el tedioso acabado, tedioso por la larga espera que requiere la nitro y mas en una guitarra reconstruida, ya que como todos saben las huellas que quedan de la reparación, salen con el tiempo y se nota al pasar una luz por encima, pero mientras mas se espera mejor ya que da tiempo a que el acabado se seque mas y mas, y al pulir dure mucho mas sin presentar esta huella.
Esto se produce por las distintas densidades que se encuentra el acabado en donde se impregna, y su absorción es distinta. Por eso aunque una guitarra sea de un color sólido a menos que le echen un acabado sintético y grueso, siempre se notan las uniones de la madera. Lo malo es que ese acabado crea una coraza que no permite que la madera vibre con libertad ahogando muchas frecuencias.
Sin embargo aquí ya está lista con el acabado pulido.

Detalle de el cuerpo recién pulido

Y de la guitarra en general

Ahora voy con la electrónica. La tenía guardada como oro en polvo ya que es una electrónica bastante aparatosa y se pueden fatigar fácilmente los materiales.
Aquí pueden observar como una de las patillas está suelta, porque en realidad es una maraña de cables desorganizados y puestos como cuadrasen.

Vaya chapuza. Y como esto en muchos lugares de la electrónica

Que fácil es hacer las cosas ordenadamente. Se ahorra trabajo y espacio, además de quedar cómodo para la instalación

"Houston, tenemos un problema" el cableado está mal hecho. Se conoce que el que hizo la electrónica además de romper la tapa trasera no tiene idea de esta electrónica. La pastilla del puente no suena, a pesar de que esta en perfectas condiciones, y faltan cables en algunos sitios y sobran en otros. El cliente sin saberlo ha estado tocando solo con la pastilla del mástil, pero no lo notaba porque le entramparon el sonido en el selector de tonos del Varitone. Menos mal que me conozco bien estas electrónicas ya que he reparado unas cuantas y es mas a las modernas se les hace una modificación para quitarle los transformadores que pesan bastante y se sustituyen con resistencias, lo cual hace el mismo efecto y aligera bastante el instrumento. Pero este hay que dejarlo original, así que no queda otra que arreglarlo.

Este pote le dieron tanto calor y fundente que a parte de hacer un ruido del copón,

no funcionaba correctamente. Vean las consecuencias de unas malas soldaduras. De paso estos potenciómetros al quedar expuestos a los elementos a través de la "F" cogen mucho polvo y humedad, por eso es muy recomendable dejarlos completamente secos, si no se tienen las cajitas protectoras, para que este no se adhiera a los mismos.

Bueno poco queda, pero lo que queda es largo y tedioso. Capas y capas de acabado y horas de lijado para dejar la superficie apta para recibir las nuevas capas.
Como pueden ver ya le coloqué el número de serie, pero no se los voy a mostrar por ser la identificación que solo le concierne al dueño.

Quedó algo como esto, que aunque son números al azar, están hechos de la misma forma que en la guitarra, en un trozo de caoba de honduras y con la misma técnica.

Mástil preparado y listo para recibir el color correspondiente

Preparación del cuerpo en su parte trasera

Igual en la parte delantera con sus efes y demas orificios tapados para que no ocurra lo anterior

Proceso de lijado de la tapa delantera

otra vista

y por fin preparada para recibir el color definitivo

Esta es la primera capa del color negro de las tres que llevará la guitarra a petición de su dueño, ya que le encanta ese color

y viene de perlas para tapar los desastres realizados al instrumento

Aquí está ya con las capas correspondientes al color negro y preparada con el binding descubierto para recibir la primera capa de acabado

Vista por la parte de atrás

Después de darle el tedioso acabado, tedioso por la larga espera que requiere la nitro y mas en una guitarra reconstruida, ya que como todos saben las huellas que quedan de la reparación, salen con el tiempo y se nota al pasar una luz por encima, pero mientras mas se espera mejor ya que da tiempo a que el acabado se seque mas y mas, y al pulir dure mucho mas sin presentar esta huella.
Esto se produce por las distintas densidades que se encuentra el acabado en donde se impregna, y su absorción es distinta. Por eso aunque una guitarra sea de un color sólido a menos que le echen un acabado sintético y grueso, siempre se notan las uniones de la madera. Lo malo es que ese acabado crea una coraza que no permite que la madera vibre con libertad ahogando muchas frecuencias.
Sin embargo aquí ya está lista con el acabado pulido.

Detalle de el cuerpo recién pulido

Y de la guitarra en general

Ahora voy con la electrónica. La tenía guardada como oro en polvo ya que es una electrónica bastante aparatosa y se pueden fatigar fácilmente los materiales.
Aquí pueden observar como una de las patillas está suelta, porque en realidad es una maraña de cables desorganizados y puestos como cuadrasen.

Vaya chapuza. Y como esto en muchos lugares de la electrónica

Que fácil es hacer las cosas ordenadamente. Se ahorra trabajo y espacio, además de quedar cómodo para la instalación

"Houston, tenemos un problema" el cableado está mal hecho. Se conoce que el que hizo la electrónica además de romper la tapa trasera no tiene idea de esta electrónica. La pastilla del puente no suena, a pesar de que esta en perfectas condiciones, y faltan cables en algunos sitios y sobran en otros. El cliente sin saberlo ha estado tocando solo con la pastilla del mástil, pero no lo notaba porque le entramparon el sonido en el selector de tonos del Varitone. Menos mal que me conozco bien estas electrónicas ya que he reparado unas cuantas y es mas a las modernas se les hace una modificación para quitarle los transformadores que pesan bastante y se sustituyen con resistencias, lo cual hace el mismo efecto y aligera bastante el instrumento. Pero este hay que dejarlo original, así que no queda otra que arreglarlo.

Este pote le dieron tanto calor y fundente que a parte de hacer un ruido del copón,

no funcionaba correctamente. Vean las consecuencias de unas malas soldaduras. De paso estos potenciómetros al quedar expuestos a los elementos a través de la "F" cogen mucho polvo y humedad, por eso es muy recomendable dejarlos completamente secos, si no se tienen las cajitas protectoras, para que este no se adhiera a los mismos.

Desastre en una Gibson original ES-345 de 1961
Bueno, una vez arreglada la electrónica viene el proceso de introducir las piezas.

Poco a poco y con paciencia las cosas van cuadrando en su sitio

Hasta que al final todo queda montado y funcionando.

Ahora voy con los detalles. Ya envejecí algunos elementos como los logos, el binding y los inlays. El golpeador como se puede ver lo han destrozado con ese corte, además de que no se quien lo hizo, pero debe tener mal el calibrador.... No queda mas remedio que hacer uno nuevo.

Detalle de lo que cortaron

Detalle de la distancia a las pastillas

Detalle de las curvas en los marcos de las pastillas. Esto no es original

Comienzo con preforma con la cual elaboro

la plantilla

Y a su vez con esta elaboro el nuevo golpeador

A falta de pulirlo ya se ve como cuadra bien en todos sitios.

Una vez terminado, lo envejezco para que no desentone con el otro. Como pueden ver esta hecho a partir de una lámina pentacapa, con el blanco inferior mas ancho que el superior, que se utilizaba mucho en esas fechas. Lamentablemente no tiene las medidas exactas del original en los espesores, ya que solo lo fabrican en Japón y con estas dimensiones, y aunque se ve en varios sitios, todos provienen del mismo fabricante. Pero bueno por lo menos respetamos la idea original, ya que un pentacapa con las capas iguales cantaba mas.

Ahora voy tallando la cejuela de hueso de Toro. El proceso lo he mostrado varias veces, así que me parece un poco repetitivo, así que el que lo quiera consultar que revise mi página.
Aquí les muestro el cacho de hueso a usar.

Uno de los horrores, porque es mas que un error, fue como he dicho antes taparle la seña de identidad a la guitarra.
He hecho esta lo mas parecido a la original.

Y aquí ya puesta en su sitio

Bigsby en su sitio

Los soportes del puente como deben ir, limpios y sin chorretones de acabado.

Poco a poco va llegando a su fin

A falta de bakelita que es el material original para el soporte del golpeador, pues lo he sustituido con un cachito de ébano, espero que la CITES no ande por ahí...

Golpeador en su sitio

Vista de la parte trasera de la guitarra

Bueno, una vez arreglada la electrónica viene el proceso de introducir las piezas.

Poco a poco y con paciencia las cosas van cuadrando en su sitio

Hasta que al final todo queda montado y funcionando.

Ahora voy con los detalles. Ya envejecí algunos elementos como los logos, el binding y los inlays. El golpeador como se puede ver lo han destrozado con ese corte, además de que no se quien lo hizo, pero debe tener mal el calibrador.... No queda mas remedio que hacer uno nuevo.

Detalle de lo que cortaron

Detalle de la distancia a las pastillas

Detalle de las curvas en los marcos de las pastillas. Esto no es original

Comienzo con preforma con la cual elaboro

la plantilla

Y a su vez con esta elaboro el nuevo golpeador

A falta de pulirlo ya se ve como cuadra bien en todos sitios.

Una vez terminado, lo envejezco para que no desentone con el otro. Como pueden ver esta hecho a partir de una lámina pentacapa, con el blanco inferior mas ancho que el superior, que se utilizaba mucho en esas fechas. Lamentablemente no tiene las medidas exactas del original en los espesores, ya que solo lo fabrican en Japón y con estas dimensiones, y aunque se ve en varios sitios, todos provienen del mismo fabricante. Pero bueno por lo menos respetamos la idea original, ya que un pentacapa con las capas iguales cantaba mas.

Ahora voy tallando la cejuela de hueso de Toro. El proceso lo he mostrado varias veces, así que me parece un poco repetitivo, así que el que lo quiera consultar que revise mi página.
Aquí les muestro el cacho de hueso a usar.

Uno de los horrores, porque es mas que un error, fue como he dicho antes taparle la seña de identidad a la guitarra.
He hecho esta lo mas parecido a la original.

Y aquí ya puesta en su sitio

Bigsby en su sitio

Los soportes del puente como deben ir, limpios y sin chorretones de acabado.

Poco a poco va llegando a su fin

A falta de bakelita que es el material original para el soporte del golpeador, pues lo he sustituido con un cachito de ébano, espero que la CITES no ande por ahí...

Golpeador en su sitio

Vista de la parte trasera de la guitarra

Desastre en una Gibson original ES-345 de 1961
Montados los clavijeros,

Vista del mástil en general

Detalle de la unión del mismo al cuerpo

Al montar el puente me fijé que las silletas estaban montadas todas en la misma dirección y al revés. Vamos que peor no se puede hacer. Bueno si los surcos estaban muy profundos e irregulares, con lo que unas cuerdas quedaban fuera del rango de curvatura de las 12 pulgadas.

Aquí ya todo en su sitio.

Le pongo las cuerdas y

como pueden ver he salvado la campana original rellenando con el mismo material los orificios que le hicieron. También pueden observar la cejuela terminada

Limpieza a fondo



Y ahora que hablen las imágenes







Gracias a todo@s por su amable atención en este proyecto
Montados los clavijeros,

Vista del mástil en general

Detalle de la unión del mismo al cuerpo

Al montar el puente me fijé que las silletas estaban montadas todas en la misma dirección y al revés. Vamos que peor no se puede hacer. Bueno si los surcos estaban muy profundos e irregulares, con lo que unas cuerdas quedaban fuera del rango de curvatura de las 12 pulgadas.

Aquí ya todo en su sitio.

Le pongo las cuerdas y

como pueden ver he salvado la campana original rellenando con el mismo material los orificios que le hicieron. También pueden observar la cejuela terminada

Limpieza a fondo



Y ahora que hablen las imágenes







Gracias a todo@s por su amable atención en este proyecto
