Reconstrucción de otra guitarra antigua marca
Hofner
Hola a todos, vengo de nuevo con otra reconstrucción bastante profunda en una guitarra. Esta vez se trata de otra Hofner, pero esta vez es electroacústica. La guitarra llegó bastante deteriorada tanto por el uso, como por la edad y por accidentes de uso.
A su vez voy a aprovechar para ilustrar un poco mi trabajo, ya que muchas veces no nos damos de cuenta por desconocimiento, que aunque externamente se pueden ver algunas cosas, solo cuando se examina en profundidad un instrumento es que se descubren los verdaderos problemas, y a la hora de hacer un presupuesto, es imposible que uno pueda plasmar de forma preliminar, la realidad de lo que ocurre.
Al comenzar a realizar el análisis preliminar fue evidente que había una rotura importante en el mástil

Así como un desprendimiento de las piezas encoladas, debido al uso de colas que no perduran en el tiempo.

Que trae como consecuencia que los distintos componentes encolados, cedan ante la tensión de las cuerdas

Además las Hofner fueron diseñadas con muchas piezas encoladas, lo que hace que prácticamente se despiecen

Por otra parte, las piezas de plástico de la época, estaban echas con compuestos que muy lentamente se evaporan, y con el transcurso de los años se van contrayendo poco a poco, con lo que se va descubriendo la madera que hay debajo. Pero esto tiene su encanto Vintage, y aunque parezca extraño le da valor al instrumento.

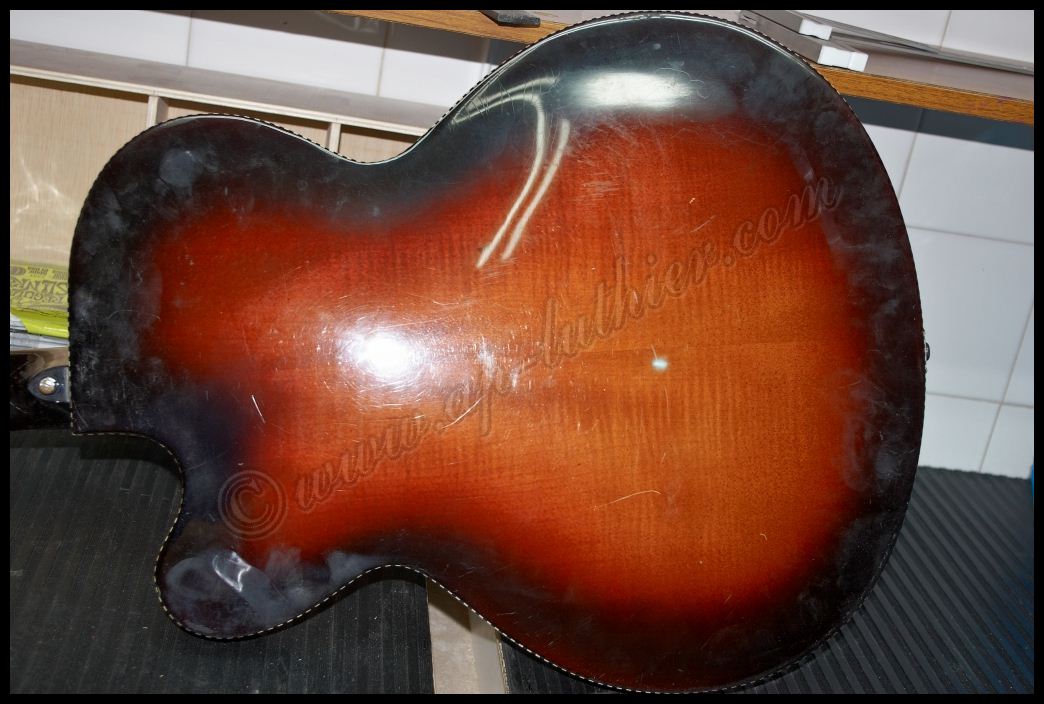

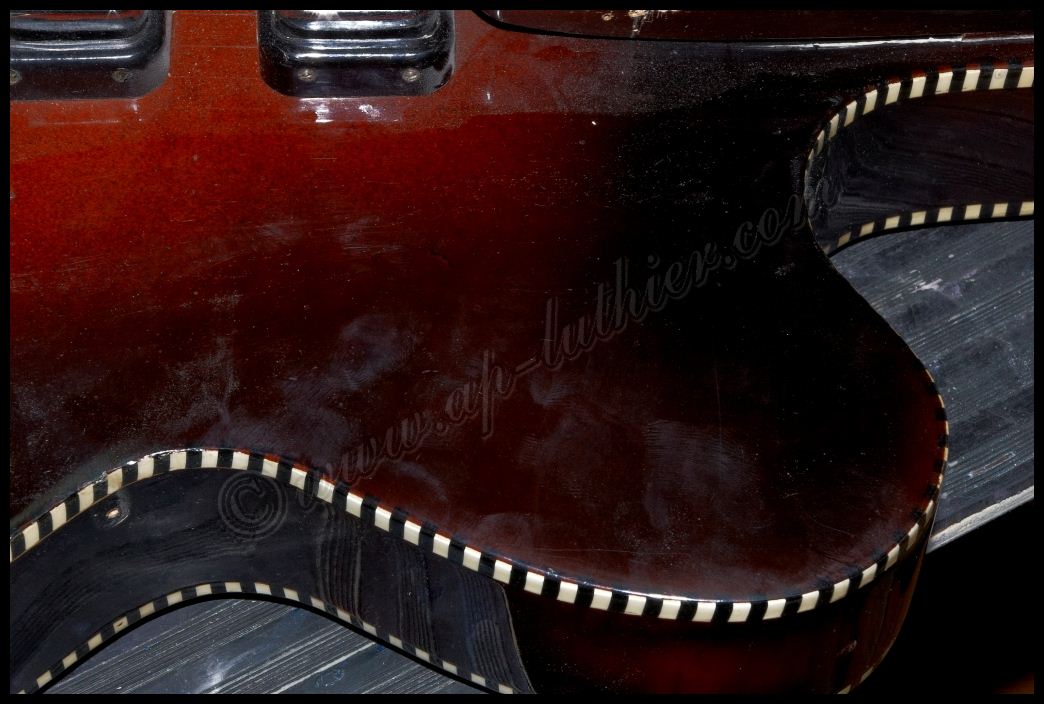

El aspecto trasero del cuerpo, es un aspecto bastante normal por el uso, pero si se fijan bien, hay defectos que no son producto del tiempo, si no de una aplicación defectuosa del acabado. A simple vista se puede ver que el Binding casi no se nota, y que el acabado es bastante oscuro para ser una tapa de arce rizado. Esto tiene su razón pero se verá e porque un poco mas adelante

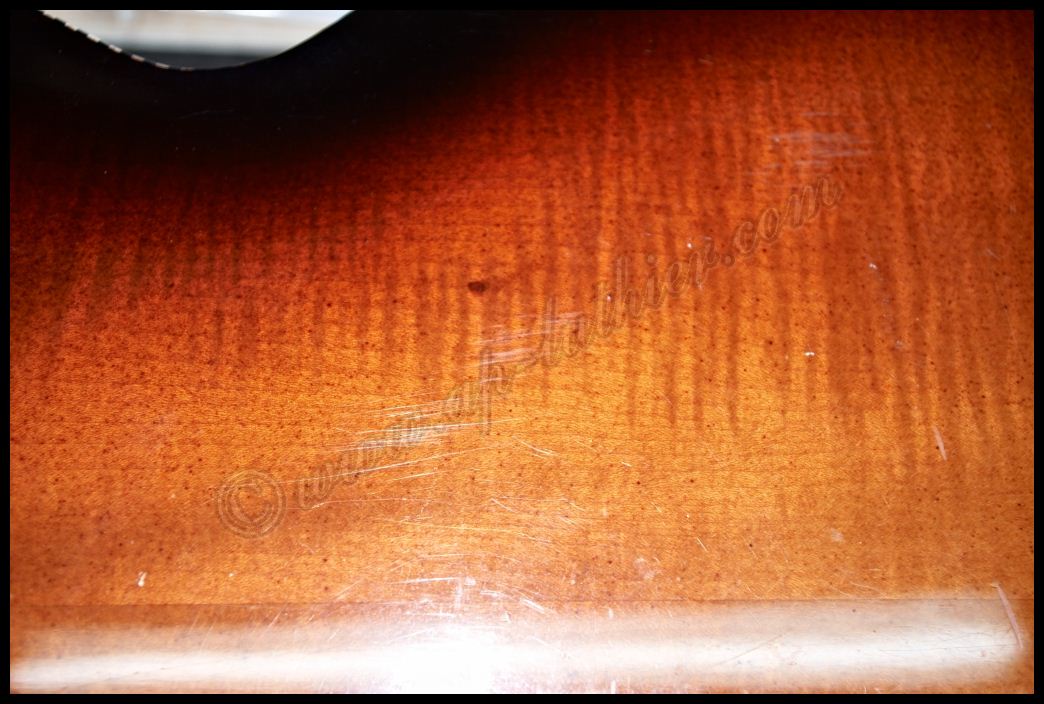

Una foto con mas detalle, revela que la aplicación del acabado, no fue realizado de una forma profesional como nos tiene habituado esta marca. Esas marcas en forma de pecas, son producto de una aplicación con un instrumento mal graduado o con problemas.

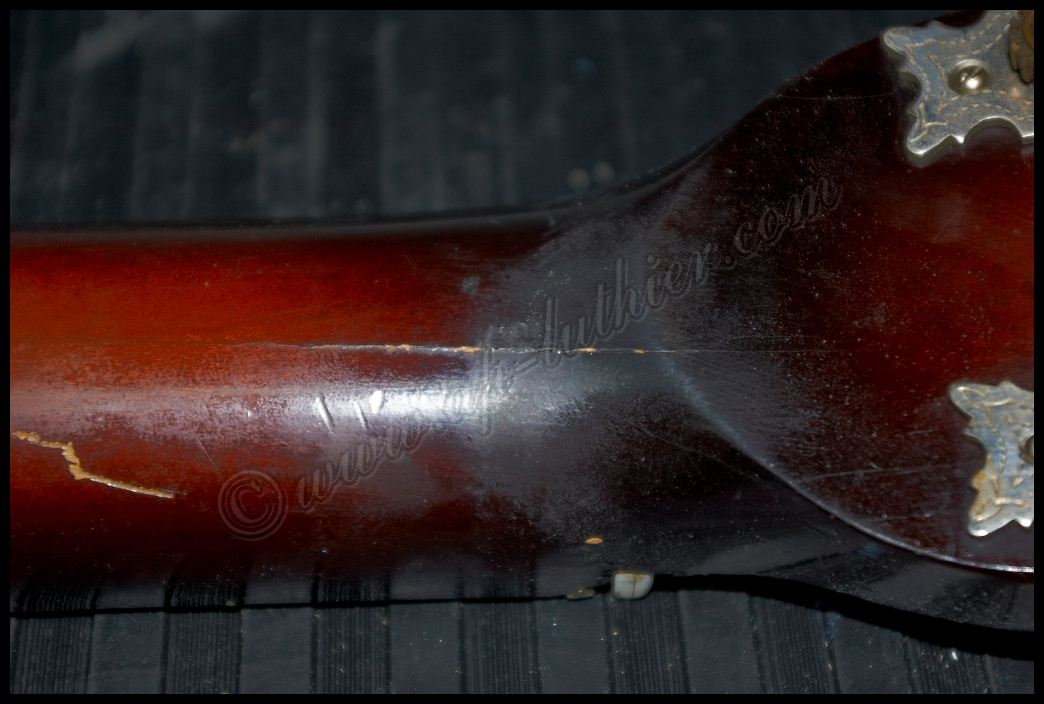

Continuando con el examen preliminar, poco a poco se va descubriendo que el mástil está en peor estado de lo que se esperaba. Lo que a simple vista parecían desconchones y grietas de la laca, al examinarlo mas de cerca, se aprecia que son roturas en la madera.

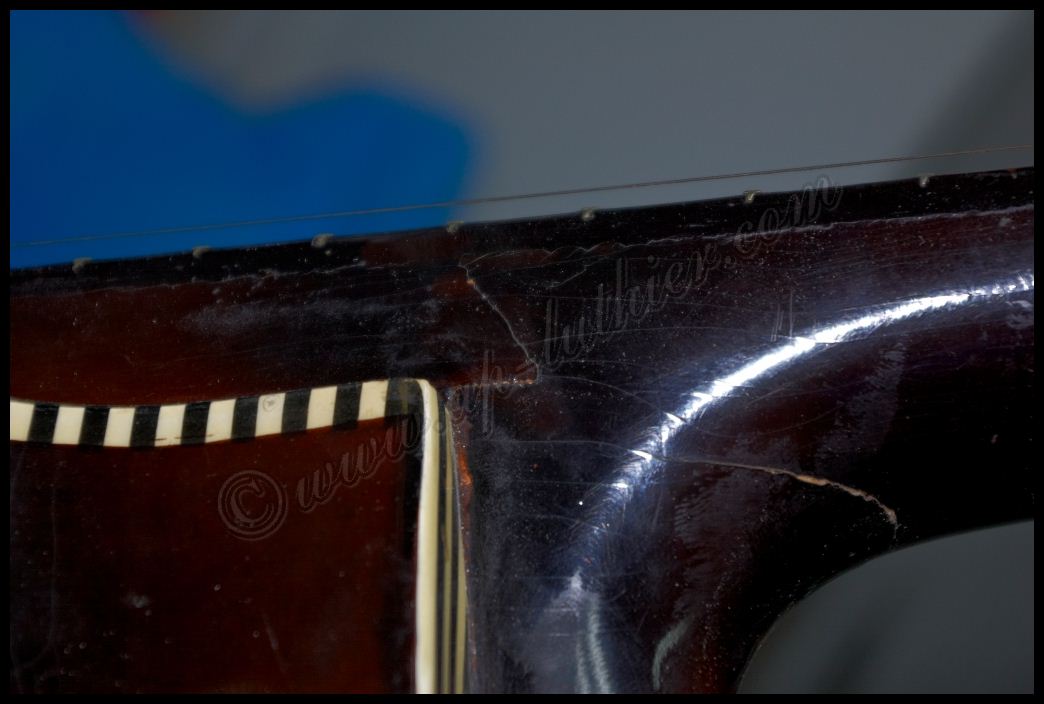

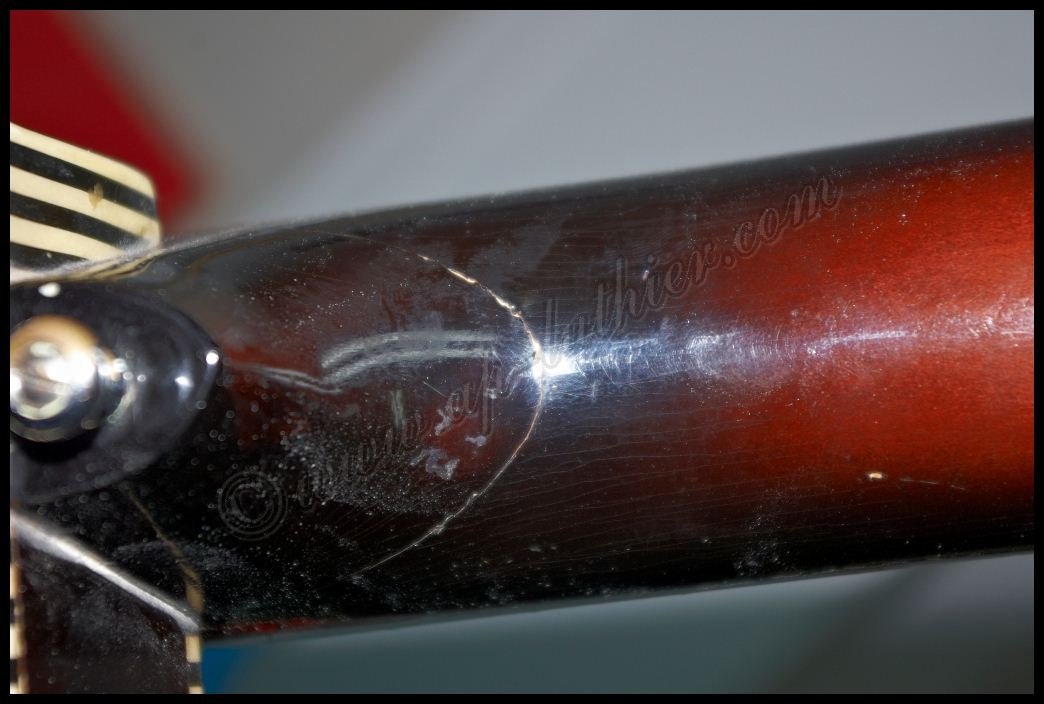

En esta se puede apreciar que hay otro problema mas grave, y es que el mástil está parcialmente roto en la unión con el cuerpo

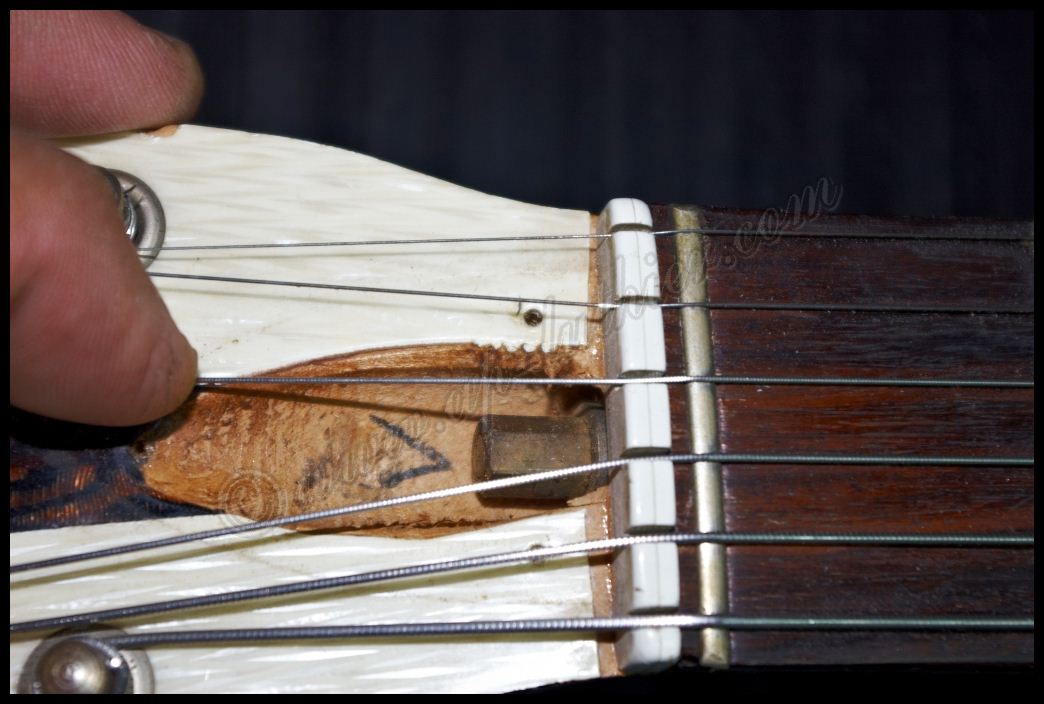

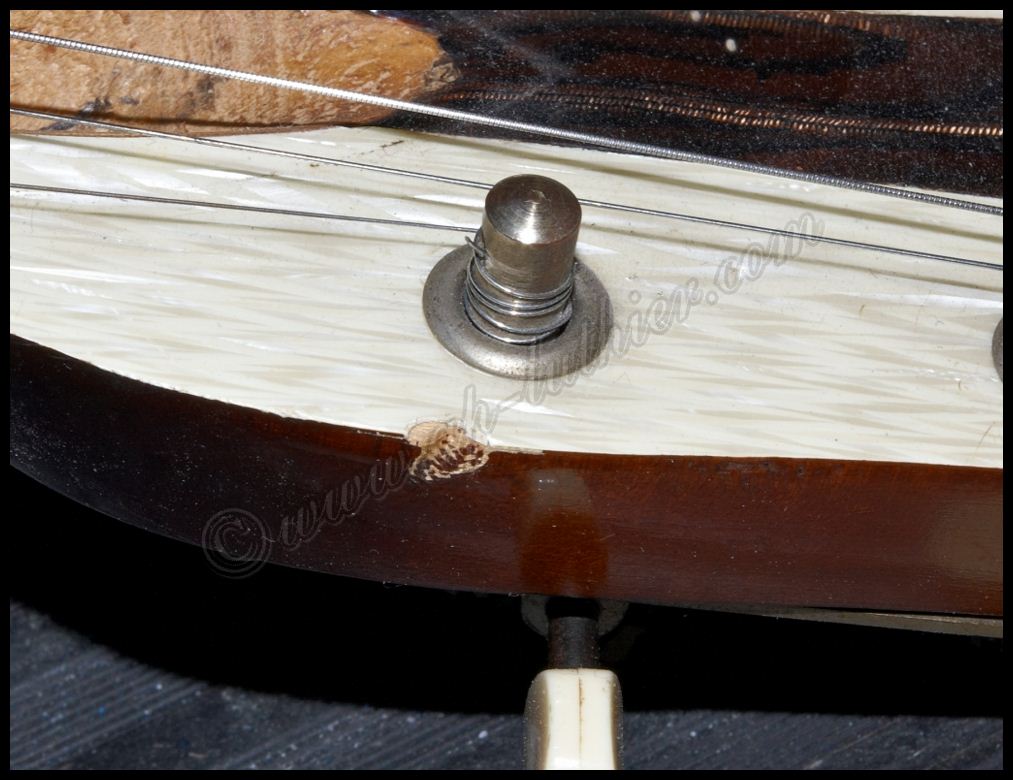

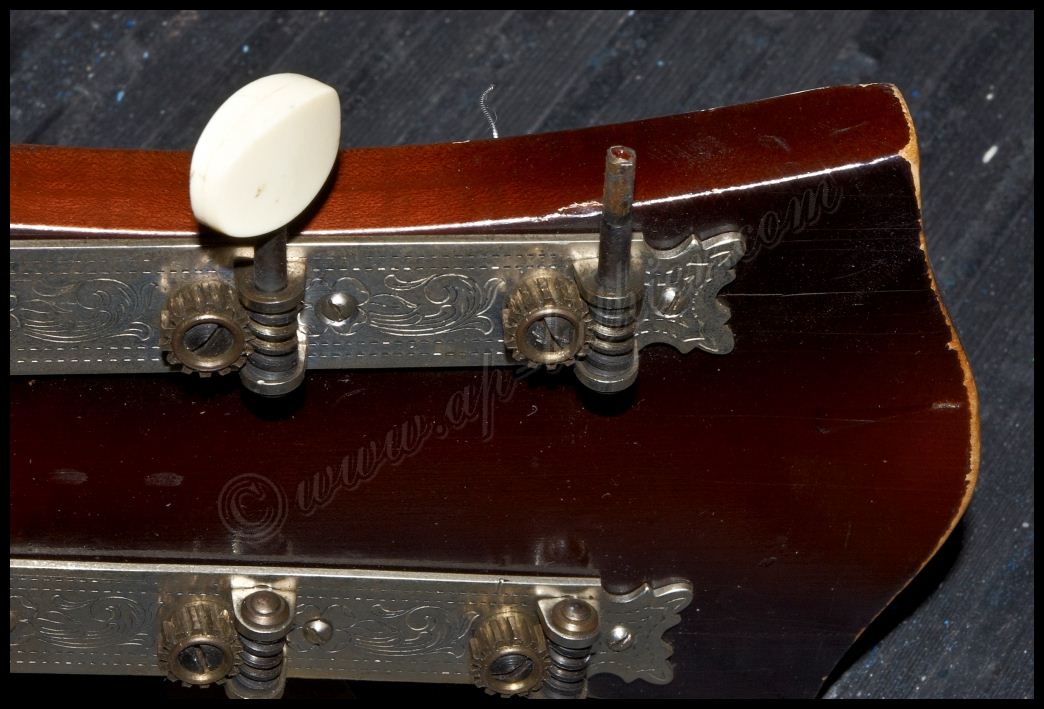

Los clavijeros y la pala, presentan heridas normales en cualquier guitarra de esa edad

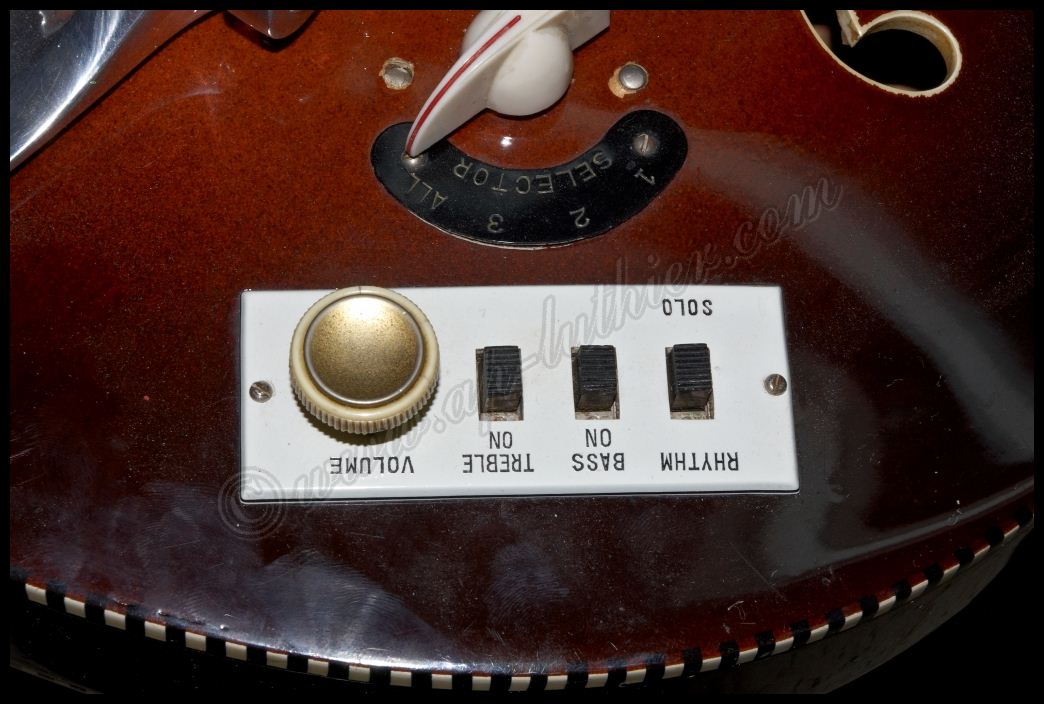

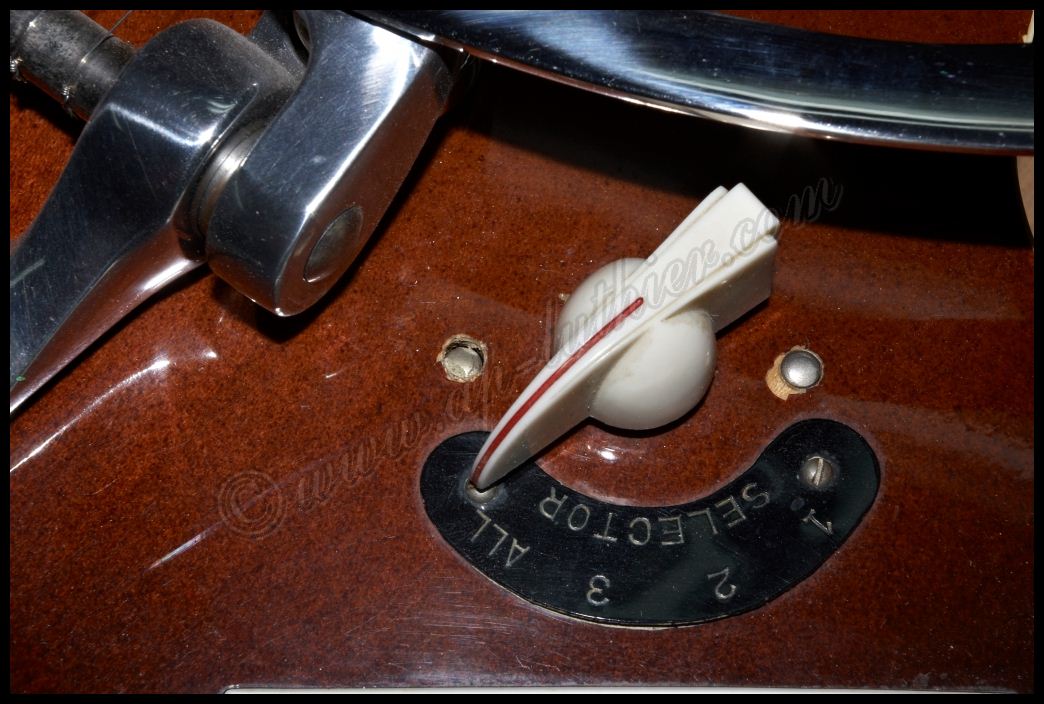

Otro aspecto que llama la atención, es que los ejes del selector estén colocados directamente en la madera, sin una protección adecuada, y como es lógico, al accionar hacia un lado u otro, dichos ejes hacen que salte el esmalte alrededor de los mismos.

Otro problema que se siente al accionar los interruptores, es que hay algo suelto en la placa, y no se pueden accionar con libertad.

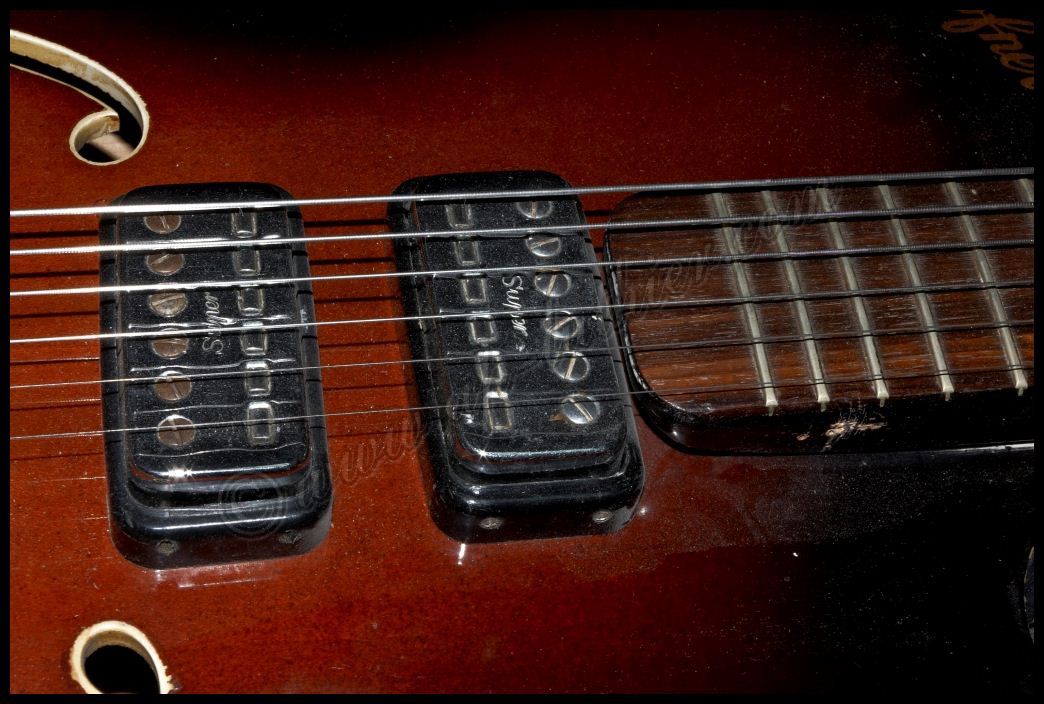

A nivel de pastillas todo parece normal, pero las pastillas no responden, cosa que aun no se puede decir nada ya que hay que desmontarlas, y examinarlas independientemente desconectadas de la electrónica.

En esta foto se puede apreciar lo mismo que en la parte de atras. Hay exceso de laca, y esta inexplicablemente tapa el binding

Los cromados están opacos por el paso del tiempo

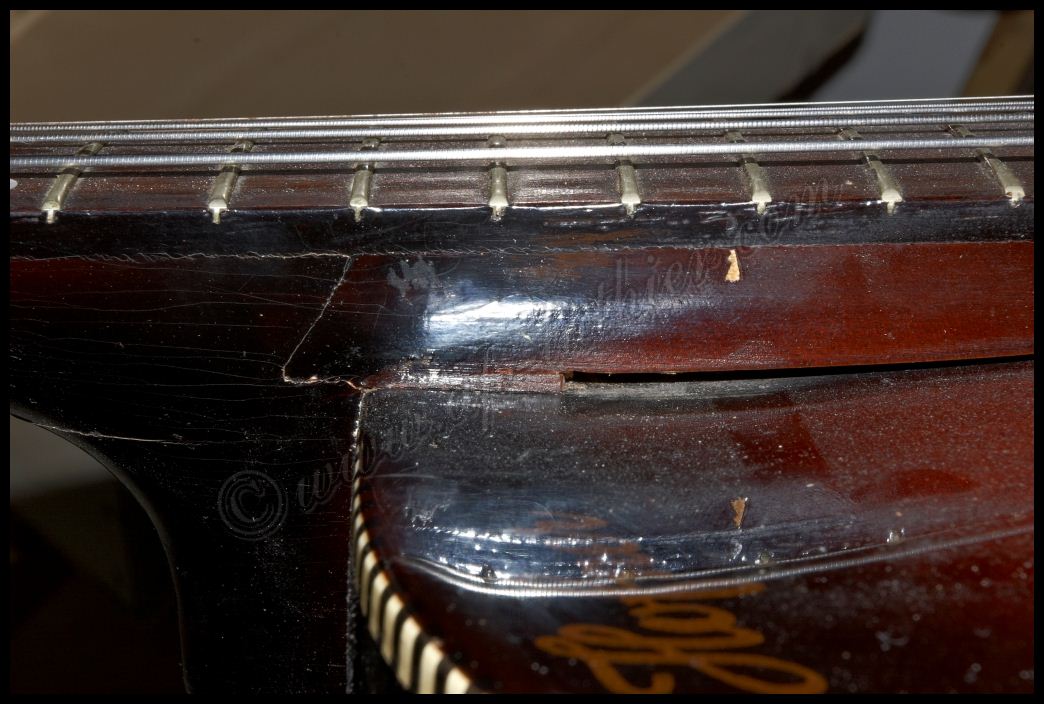

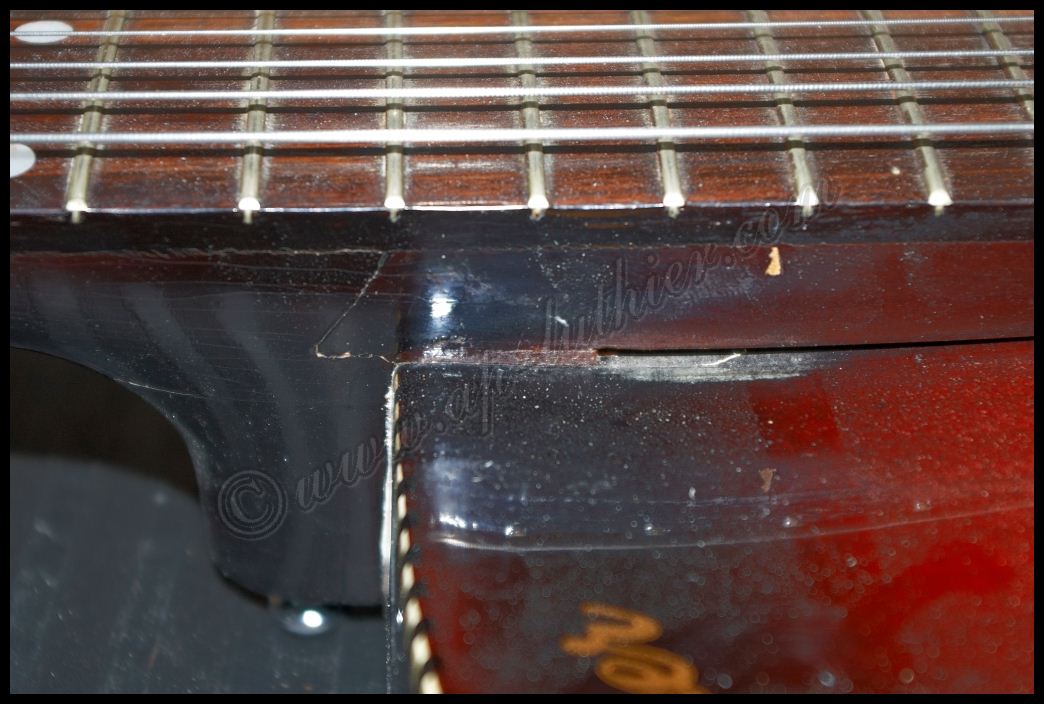

En esta toma se puede apreciar que el mástil casi toca el cuerpo, corroborando la sospecha de rotura parcial del mástil, además de algunas heridas del golpeador

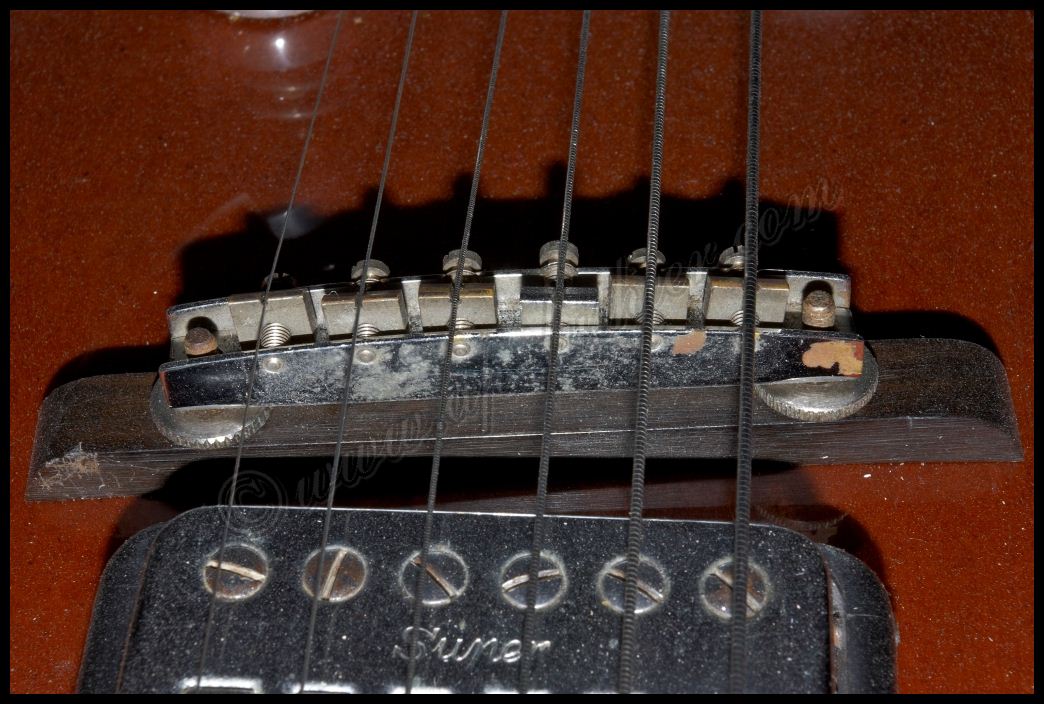

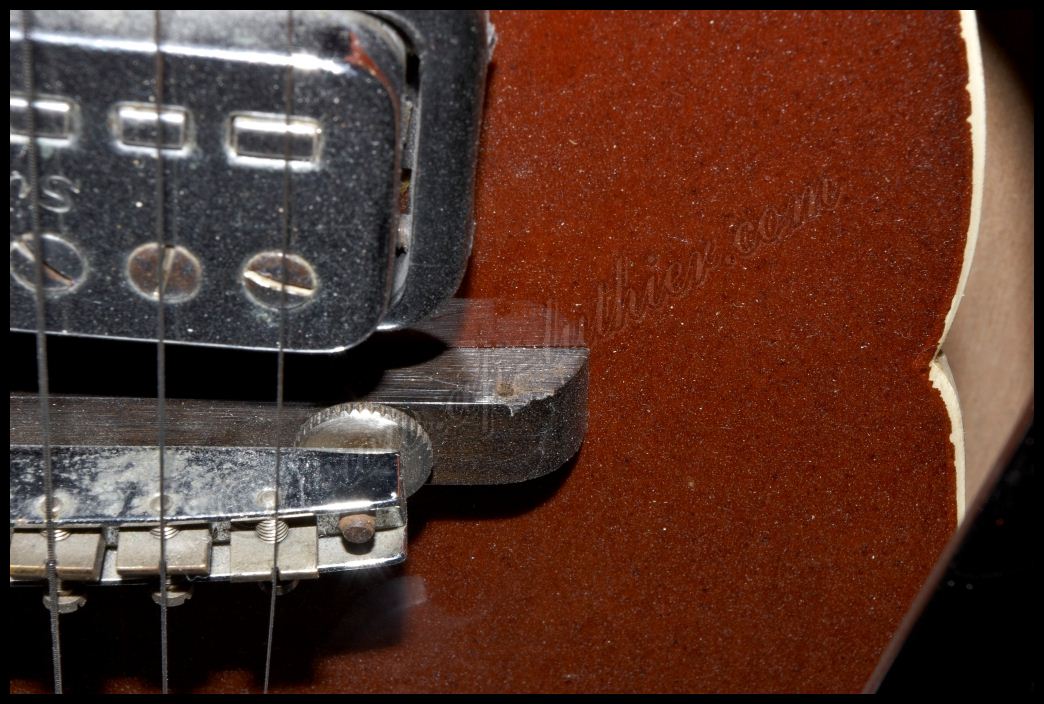

Aquí se puede ver, que el puente está en muy mal estado, y algo sorprendente, y es que hasta el binding de las efes está pintado por encima con el acabado del cuerpo. Esto le quita belleza y se entrevé que hay algo mas que ocurre, pero que está oculto.

Otro detalle del puente, que obedece únicamente a la apariencia mas no a la funcionalidad de la pieza.

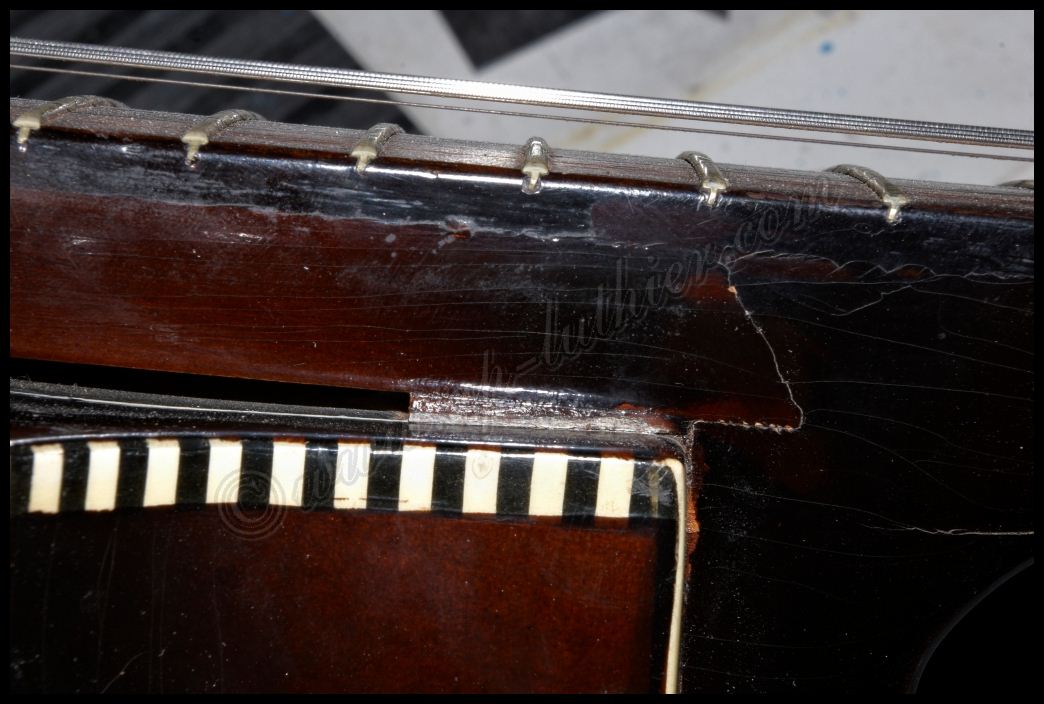

En esta toma se aprecia desde el otro lado como la tapa armónica está aguantando toda la tensión de las cuerdas. Esto es muy peligroso, ya que ha podido tener consecuencias nefastas para el instrumento. Por suerte se pilló a tiempo.

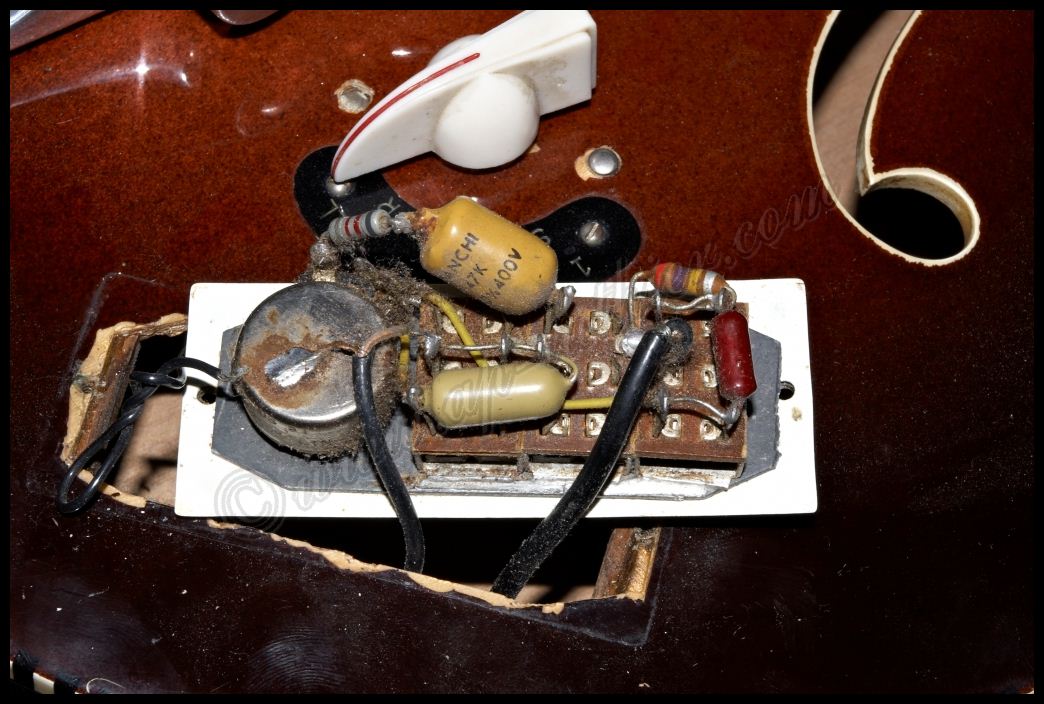

La electrónica bastante deteriorada por el uso, necesita una reconstrucción urgente. Por otra parte tambien se puede apreciar como aplicaron la laca encima del binding de la efe derecha

Hofner
Hola a todos, vengo de nuevo con otra reconstrucción bastante profunda en una guitarra. Esta vez se trata de otra Hofner, pero esta vez es electroacústica. La guitarra llegó bastante deteriorada tanto por el uso, como por la edad y por accidentes de uso.
A su vez voy a aprovechar para ilustrar un poco mi trabajo, ya que muchas veces no nos damos de cuenta por desconocimiento, que aunque externamente se pueden ver algunas cosas, solo cuando se examina en profundidad un instrumento es que se descubren los verdaderos problemas, y a la hora de hacer un presupuesto, es imposible que uno pueda plasmar de forma preliminar, la realidad de lo que ocurre.
Al comenzar a realizar el análisis preliminar fue evidente que había una rotura importante en el mástil

Así como un desprendimiento de las piezas encoladas, debido al uso de colas que no perduran en el tiempo.

Que trae como consecuencia que los distintos componentes encolados, cedan ante la tensión de las cuerdas

Además las Hofner fueron diseñadas con muchas piezas encoladas, lo que hace que prácticamente se despiecen

Por otra parte, las piezas de plástico de la época, estaban echas con compuestos que muy lentamente se evaporan, y con el transcurso de los años se van contrayendo poco a poco, con lo que se va descubriendo la madera que hay debajo. Pero esto tiene su encanto Vintage, y aunque parezca extraño le da valor al instrumento.

El aspecto trasero del cuerpo, es un aspecto bastante normal por el uso, pero si se fijan bien, hay defectos que no son producto del tiempo, si no de una aplicación defectuosa del acabado. A simple vista se puede ver que el Binding casi no se nota, y que el acabado es bastante oscuro para ser una tapa de arce rizado. Esto tiene su razón pero se verá e porque un poco mas adelante

Una foto con mas detalle, revela que la aplicación del acabado, no fue realizado de una forma profesional como nos tiene habituado esta marca. Esas marcas en forma de pecas, son producto de una aplicación con un instrumento mal graduado o con problemas.

Continuando con el examen preliminar, poco a poco se va descubriendo que el mástil está en peor estado de lo que se esperaba. Lo que a simple vista parecían desconchones y grietas de la laca, al examinarlo mas de cerca, se aprecia que son roturas en la madera.

En esta se puede apreciar que hay otro problema mas grave, y es que el mástil está parcialmente roto en la unión con el cuerpo

Los clavijeros y la pala, presentan heridas normales en cualquier guitarra de esa edad

Otro aspecto que llama la atención, es que los ejes del selector estén colocados directamente en la madera, sin una protección adecuada, y como es lógico, al accionar hacia un lado u otro, dichos ejes hacen que salte el esmalte alrededor de los mismos.

Otro problema que se siente al accionar los interruptores, es que hay algo suelto en la placa, y no se pueden accionar con libertad.

A nivel de pastillas todo parece normal, pero las pastillas no responden, cosa que aun no se puede decir nada ya que hay que desmontarlas, y examinarlas independientemente desconectadas de la electrónica.

En esta foto se puede apreciar lo mismo que en la parte de atras. Hay exceso de laca, y esta inexplicablemente tapa el binding

Los cromados están opacos por el paso del tiempo

En esta toma se puede apreciar que el mástil casi toca el cuerpo, corroborando la sospecha de rotura parcial del mástil, además de algunas heridas del golpeador

Aquí se puede ver, que el puente está en muy mal estado, y algo sorprendente, y es que hasta el binding de las efes está pintado por encima con el acabado del cuerpo. Esto le quita belleza y se entrevé que hay algo mas que ocurre, pero que está oculto.

Otro detalle del puente, que obedece únicamente a la apariencia mas no a la funcionalidad de la pieza.

En esta toma se aprecia desde el otro lado como la tapa armónica está aguantando toda la tensión de las cuerdas. Esto es muy peligroso, ya que ha podido tener consecuencias nefastas para el instrumento. Por suerte se pilló a tiempo.

La electrónica bastante deteriorada por el uso, necesita una reconstrucción urgente. Por otra parte tambien se puede apreciar como aplicaron la laca encima del binding de la efe derecha

Reconstrucción de otra guitarra antigua marca
Hofner
Oxido, polvo, pelusas, suciedad, etc., impiden un buen contacto y funcionamiento de los dispositivos.


Al examinar el orificio donde se aloja parte de la electrónica, veo con asombro algo que me van a perdonar pero solo puedo calificar como soberana chapuza. El que recortó el cuerpo de la guitarra, se conoce que tomó mal las medidas, y se pasó un poco con el corte, y luego ante la imposibilidad de colocar los tornillos en su sitio, mal encoló una pieza de cualquier madera que tenia a mano para suplementar el error

Lo peor es que también lo hizo en el otro lado. Es bastante extraño que un fabricante Alemán con esa tradición de artesanos de alta calidad, cometieran estas faltas de principiante.

Al descubrir el selecto, se puede ver mas delo mismo. Pero desvíen la vista hacia la derecha, para que vean con detalle el binding debajo de la pintura. Inexplicable


Por todos lados hay roturas de la madera importantes, por lo que ya se puede ver que se necesita una reconstrucción a fondo



Una vez concretado el presupuesto y la reparación a efectuar, no queda mas que trabajar en ello.
Lo primero fue sencillo destrastear el diapasón.
Luego ir poco a poco desvelando con profundidad los problemas para ir trabajando y tomando decisiones sobre la marcha. Comienzan a aparecer problemas ocultos por el pigmento. Roturas muy profundas de la fibra, así como ¿Nudos?

Esta toma muestra la continuidad de la grieta, que justamente está en la zona del alma

y recorre el mástil en todo el trayecto en el cual esta se aloja. A su vez aparecen mas huellas de un arce no de mala calidad, si no de un aspecto que la mayoría desechamos a menos que se utilice para instrumentos de un color oscuro como es este caso.

Siguen apareciendo nudos por todos lados y algunos hasta con colores extraños

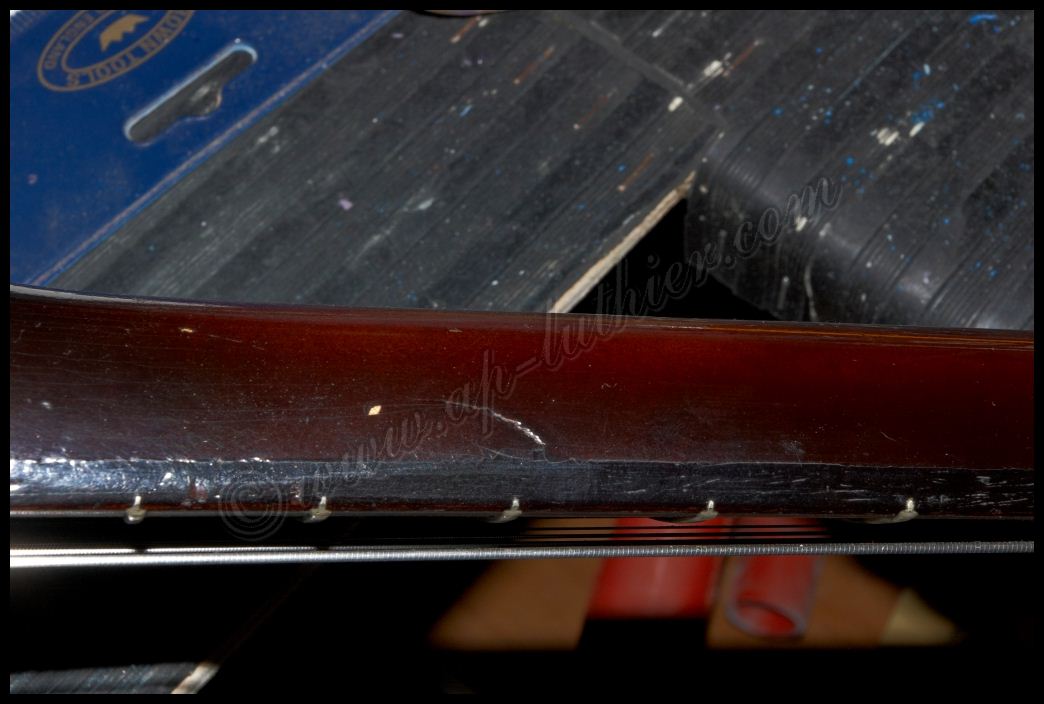

En esta toma se puede ver que la grieta comienza a ser mas pronunciada, y dentro de ella hay restos del uso del instrumento, con lo que denota que la misma atraviesa toda la pared hasta el alma.

En este punto ya es evidente lo peor. Hay que extraer el diapasón para arreglar esta rotura tanto interna como externamente.

A su vez también se descubre la magnitud de la rotura y desencolado del mástil a nivel del cuerpo

Ya que hay que repigmentar algunas partes importantes, pues se decidió por parte del dueño hacer una reconstrucción completa del instrumento, para dejarlo 100% funcional y en condiciones. Este es el aspecto después de un lijado exhaustivo, en donde es tal la cantidad de poliuretano aplicado que es inconcebible.

Hubo que utilizar métodos mucho mas agresivos para poder quitar todo ese blindaje que le aplicaron. Es tan fuerte este acabado, que los disolventes no lo atacan, por lo que hubo que emplear perfiles de acero afilados y con curvas específicas para quitar esta coraza con delicadeza y sin que se estropee la madera

Hofner
Oxido, polvo, pelusas, suciedad, etc., impiden un buen contacto y funcionamiento de los dispositivos.


Al examinar el orificio donde se aloja parte de la electrónica, veo con asombro algo que me van a perdonar pero solo puedo calificar como soberana chapuza. El que recortó el cuerpo de la guitarra, se conoce que tomó mal las medidas, y se pasó un poco con el corte, y luego ante la imposibilidad de colocar los tornillos en su sitio, mal encoló una pieza de cualquier madera que tenia a mano para suplementar el error

Lo peor es que también lo hizo en el otro lado. Es bastante extraño que un fabricante Alemán con esa tradición de artesanos de alta calidad, cometieran estas faltas de principiante.

Al descubrir el selecto, se puede ver mas delo mismo. Pero desvíen la vista hacia la derecha, para que vean con detalle el binding debajo de la pintura. Inexplicable


Por todos lados hay roturas de la madera importantes, por lo que ya se puede ver que se necesita una reconstrucción a fondo



Una vez concretado el presupuesto y la reparación a efectuar, no queda mas que trabajar en ello.
Lo primero fue sencillo destrastear el diapasón.
Luego ir poco a poco desvelando con profundidad los problemas para ir trabajando y tomando decisiones sobre la marcha. Comienzan a aparecer problemas ocultos por el pigmento. Roturas muy profundas de la fibra, así como ¿Nudos?

Esta toma muestra la continuidad de la grieta, que justamente está en la zona del alma

y recorre el mástil en todo el trayecto en el cual esta se aloja. A su vez aparecen mas huellas de un arce no de mala calidad, si no de un aspecto que la mayoría desechamos a menos que se utilice para instrumentos de un color oscuro como es este caso.

Siguen apareciendo nudos por todos lados y algunos hasta con colores extraños

En esta toma se puede ver que la grieta comienza a ser mas pronunciada, y dentro de ella hay restos del uso del instrumento, con lo que denota que la misma atraviesa toda la pared hasta el alma.

En este punto ya es evidente lo peor. Hay que extraer el diapasón para arreglar esta rotura tanto interna como externamente.

A su vez también se descubre la magnitud de la rotura y desencolado del mástil a nivel del cuerpo

Ya que hay que repigmentar algunas partes importantes, pues se decidió por parte del dueño hacer una reconstrucción completa del instrumento, para dejarlo 100% funcional y en condiciones. Este es el aspecto después de un lijado exhaustivo, en donde es tal la cantidad de poliuretano aplicado que es inconcebible.

Hubo que utilizar métodos mucho mas agresivos para poder quitar todo ese blindaje que le aplicaron. Es tan fuerte este acabado, que los disolventes no lo atacan, por lo que hubo que emplear perfiles de acero afilados y con curvas específicas para quitar esta coraza con delicadeza y sin que se estropee la madera

Reconstrucción de otra guitarra antigua marca
Hofner
Vean los rizos que salían del raspado. Es una lástima, porque esto solo se hace cuando se quieren tapar errores, no trabajar mucho en el acabado de la guitarra, y lo que es peor, mata el sonido de un buen instrumento. Me sigue extrañando mucho este tipo de construcción de guitarra, y sigo averiguando el porque.

Vean como al ir quitando el acabado, va apareciendo el binding oculto tras él.

Por toda la guitarra la misma escena

Sin embargo comienzan a aparecer las razones para haberlo realizado así. Aquí un remate chapucero del binding

Aquí otro, ademas surge una grieta oculta en la tapa

Mas chapuzas con el binding

Sin embargo vean la espectacular tapa trasera, desaprovechada por el color oscuro del acabado. A esta altura estoy pensando en la posibilidad de recomendarle al dueño un acabado natural, o un sumburst algo claro para destacar ese hermoso arce rizado.

En la tapa delantera mas de lo mismo. Esceso de acabado y como pueden ver los bindings de las efes comienzan a aparecer

Si se fijan bien, hasta hay acabado en la parte interna del binding, con lo que luce muy apagado

Al raspar la zona de la chapuza, aparece mas chapuza aun. Un rebaje abrupto de la tapa en esa zona, que refleja que una persona no muy experta en el asunto, realizó este trabajo.

Lo mismo al otro lado.

Sigo raspando y ... DIOS no me lo puedo creer. Un remiendo en la tapa armónica. Ahora veo porque pintaron la guitarra con un color tan oscuro. La idea fue tapar todos los errores y defectos. En este momento Hofner, una marca de prestigio, se me vino un poco abajo. Esto solo se consigue en guitarras de segunda o tercera categoría. No es que afecte al sonido en gran medida, pero no está acorde con lo que el cliente está pagando.

Por problemas con la tarjeta de memoria de la cámara, no puedo mostrarles la reparación del mástil como su posterior encolado al cuerpo, así como las reparaciones internas del cuerpo, pero no es nada que no se haya visto en otras reconstrucciones. Se desprende el mástil del cuerpo, se elaboran una guías para el diapasón, se desencola, se extrae, se repara todo lo que está mal, se refuerza, se vuelve a encolar y listo. En cuanto al cuerpo, se encolan de nuevo las piezas se unen y listo. Lo difícil es llegar desde las efes a los sitios afectados, pero eso es parte del arte.
Después de cierto tiempo, se dispone del instrumento, y se prepara el diapasón para ser retrasteado.

Luego viene el proceso del acabado, en donde se da inicialmente un tapaporos, con un lijado cada tres capas. Esto es muy importante ya que lo que se quiere es una capa ultrafina que tape los poros sin que le quite resonancia a la madera.
En la foto una de las fases de ese interlijado

El resto es barnizar y repetir el proceso anterior. En vista de los defectos en la madera, pues hubo que hacer lo mismo de nuevo. Cubrir todos los defectos, pero dejando ver la madera en las zonas donde no se presentan esas irregularidades.

Con cuidado poco a poco se va pigmentando y lijando

Hasta que ya se llega a la fase del pulido. Lástima no poder mostrar esa tapa con toda su magnitud, pero el instrumento tiene que forzosamente ir por estética con el mismo principio tanto en la tapa delantera como la trasera


Me dispongo a instalarle los componentes y comienzo por la electrónica

Hidrato un poco el diapasón, y mientras este absorbe, instalo las pstillas. Como pueden ver he instalado la pastilla del medio al revés de como venía originalmente. Esto es por una razón muy sencilla. El sonido que entrega de esta forma es un poco mas dulce, ideal para este tipo de guitarras de caja.

Hofner
Vean los rizos que salían del raspado. Es una lástima, porque esto solo se hace cuando se quieren tapar errores, no trabajar mucho en el acabado de la guitarra, y lo que es peor, mata el sonido de un buen instrumento. Me sigue extrañando mucho este tipo de construcción de guitarra, y sigo averiguando el porque.

Vean como al ir quitando el acabado, va apareciendo el binding oculto tras él.

Por toda la guitarra la misma escena

Sin embargo comienzan a aparecer las razones para haberlo realizado así. Aquí un remate chapucero del binding

Aquí otro, ademas surge una grieta oculta en la tapa

Mas chapuzas con el binding

Sin embargo vean la espectacular tapa trasera, desaprovechada por el color oscuro del acabado. A esta altura estoy pensando en la posibilidad de recomendarle al dueño un acabado natural, o un sumburst algo claro para destacar ese hermoso arce rizado.

En la tapa delantera mas de lo mismo. Esceso de acabado y como pueden ver los bindings de las efes comienzan a aparecer

Si se fijan bien, hasta hay acabado en la parte interna del binding, con lo que luce muy apagado

Al raspar la zona de la chapuza, aparece mas chapuza aun. Un rebaje abrupto de la tapa en esa zona, que refleja que una persona no muy experta en el asunto, realizó este trabajo.

Lo mismo al otro lado.

Sigo raspando y ... DIOS no me lo puedo creer. Un remiendo en la tapa armónica. Ahora veo porque pintaron la guitarra con un color tan oscuro. La idea fue tapar todos los errores y defectos. En este momento Hofner, una marca de prestigio, se me vino un poco abajo. Esto solo se consigue en guitarras de segunda o tercera categoría. No es que afecte al sonido en gran medida, pero no está acorde con lo que el cliente está pagando.

Por problemas con la tarjeta de memoria de la cámara, no puedo mostrarles la reparación del mástil como su posterior encolado al cuerpo, así como las reparaciones internas del cuerpo, pero no es nada que no se haya visto en otras reconstrucciones. Se desprende el mástil del cuerpo, se elaboran una guías para el diapasón, se desencola, se extrae, se repara todo lo que está mal, se refuerza, se vuelve a encolar y listo. En cuanto al cuerpo, se encolan de nuevo las piezas se unen y listo. Lo difícil es llegar desde las efes a los sitios afectados, pero eso es parte del arte.
Después de cierto tiempo, se dispone del instrumento, y se prepara el diapasón para ser retrasteado.

Luego viene el proceso del acabado, en donde se da inicialmente un tapaporos, con un lijado cada tres capas. Esto es muy importante ya que lo que se quiere es una capa ultrafina que tape los poros sin que le quite resonancia a la madera.
En la foto una de las fases de ese interlijado

El resto es barnizar y repetir el proceso anterior. En vista de los defectos en la madera, pues hubo que hacer lo mismo de nuevo. Cubrir todos los defectos, pero dejando ver la madera en las zonas donde no se presentan esas irregularidades.

Con cuidado poco a poco se va pigmentando y lijando

Hasta que ya se llega a la fase del pulido. Lástima no poder mostrar esa tapa con toda su magnitud, pero el instrumento tiene que forzosamente ir por estética con el mismo principio tanto en la tapa delantera como la trasera


Me dispongo a instalarle los componentes y comienzo por la electrónica

Hidrato un poco el diapasón, y mientras este absorbe, instalo las pstillas. Como pueden ver he instalado la pastilla del medio al revés de como venía originalmente. Esto es por una razón muy sencilla. El sonido que entrega de esta forma es un poco mas dulce, ideal para este tipo de guitarras de caja.

Reconstrucción de otra guitarra antigua marca
Hofner
Saco las guías para los cables por el orificio de la electrónica y

al reconstruir los componentes, me encuentro con esto oculto. He aquí el kid de la cuestión. Esta guitarra no fue construida en Alemania, si no que fue un lote construido en España, de ahí a que sean distintos luthieres que la construyeron, y explica muchas cosas que he encontrado en esta guitarra.

Reconstruida y hecha la limpieza correspondiente, al final queda así, pero es lamentable que el chasis de la electrónica, solo esté agarrado a la placa por la tuerca del potenciómetro. Esto hace que al accionar los interruptores, se mueva y no deje que las zapatillas y contactos hagan su función. La solución un pequeño tornillo en el lado opuesto al potenciómetro, evita ese mal funcinamiento.

Hago lo mismo con el selector de posiciones

Termino la electrónica, y paso al puente.

Solo me queda instalar los nuevos clavijeros y pulir las piezas

Y listo he aquí la guitarra totalmente reconstruida conservando todo lo vintage posible, pero 100% funcional

Las fotos no son muy buenas, pero es que tuve que usar una cámara no muy buena tampoco.





El bigsby completamente pulido.

En esta toma se pueden ver unos anillos que le hice a los ejes del selector, para que sirvan de base para los mismos, así como pueden apreciar el tornillito que sujeta el chasis. a la placa.







Espero que les haya gustado este reportaje.
Un saludo a Todo@s
